das differenzierbarste Auto
oder
schöne Funktionsgraphen
Talking Heads - The Great Curve
Zwei wichtige Begriffe beim Thema „Funktionen“ sind
Zwei anschauliche Zugänge:
(wenn man ihn also mit einem einzigen Bleistiftstrich ohne Absetzen zeichnen kann):
stetig | nicht stetig |
nicht stetig |
Für die Schule reicht eine vereinfachte und nicht ganz korrekte Version:

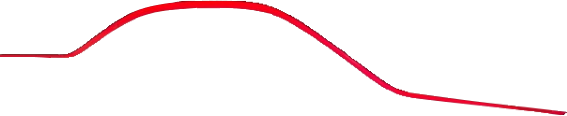

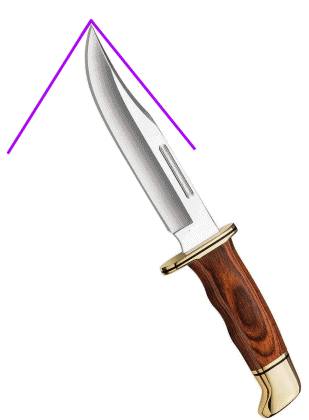

eine Funktion ist „differenzierbar“, wenn sie keine Knicke hat:
differenzierbar |
nicht differenzierbar |
(Vielleicht müsste im Unterricht aber eben doch endlich mal die Weierstraß-Funktion durchgenommen werden,
Zu ergänzen ist außerdem, dass es in der Mathematik keine Steigerung "differenzierbar / differenzierbarer / am differenzierbarsten" und es so gesehen auch kein "differenzierbarstes Auto" gibt.
Und doch: die Mathematiker unterscheiden zwischen
[vollständiger] Differenzierbarkeit im gesamten Definitionsbereich, also z.B. ,
sogenannter "partieller" Differenzierbarkeit, wenn die Funktion in Teil-Intervallen differenzierbar ist, also z.B. für das blaue und das grüne Intervall in
)
(oder zumindest doch in Mathematik-Leistungskursen)

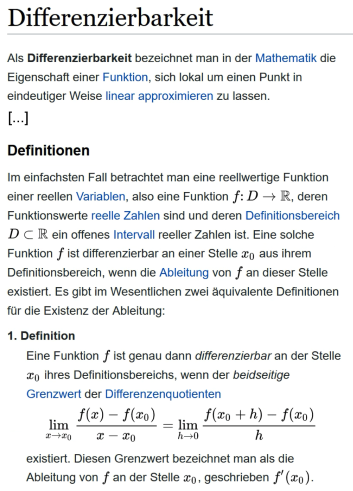

auch die mathematisch notierten Definitionen der Stetigkeit und Differenzierbarkeit wichtig. Schüler müssen eben auch mathematische Vorgehensweisen
(im Folgenden die "Epsilontik" bzw. die Limes-Betrachtung)
sowie korrekte mathematische Fachsprache inkl. der mathematischen Symbole kennen
(und - verwegen gesagt - schätzen)
lernen:
Aber diese abstrakte Fachsprache mit ihren Symbolen reicht doch nicht - oder zumindest nicht für Anfänger: es muss noch eine anschauliche Vorstellung hinzukommen - oder voraus gehen.
Sieht man mal von
(wenn sie überhaupt in der Schule vorkommt, so ist es die einzige mit einem Knick [s.u.]),
(allesamt Funktionen, die nur nebenher oder gar nicht mehr im Unterricht vorkommen),

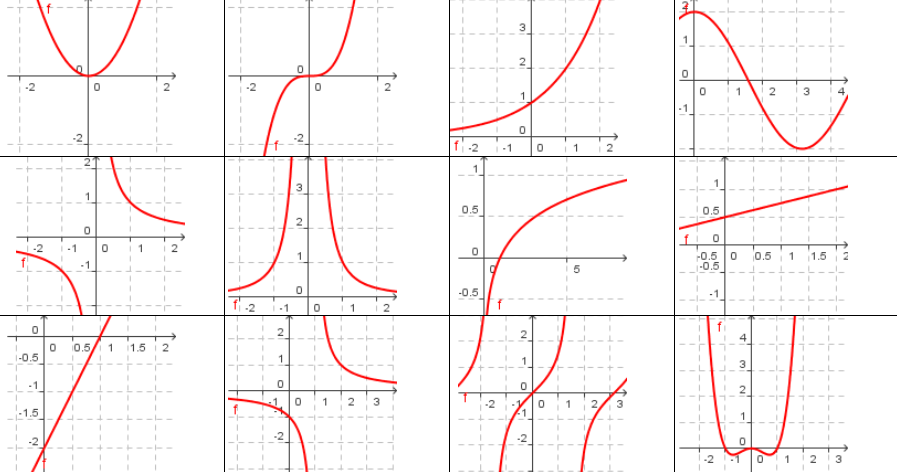

so sind sämtliche in der Schule vorkommende Funktionen stetig und differenzierbar, woraus man zwei Folgerungen ziehen könnte:
(Nebenbei: dann ist es auch witzlos, immer den Definitionsbereich zu bestimmen, da der ja sowieso immer ganz ist.)
(die bekanntermaßen die Regel bestätigen),
ist betriebsblind und kann nicht mehr über die Regel staunen
(über ihre Grenzen, Praktikabilität und - hier sehr wichtig - Schönheit;
mir kommen aber auch noch weitere Aspekte von Funktionen im Unterricht viel zu kurz:

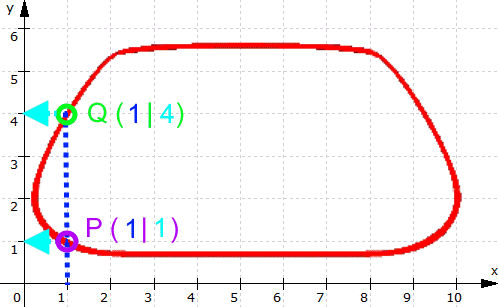

Zuordnungen, die keine Funktionen sind, sondern einem Wert mehrere Werte zuordnen,
Funktionen, die Anderes als immer nur Zahlen zu Zahlen zuordnen,
„diskrete“, also nur punktweise definierte statt durchgehende [stetige] Funktionen,
Funktionen, die nach keiner erkennbaren mathematischen Regel funktionieren, also z.B. Bergkämme oder der DAX-Verlauf,
Näherungsfunktionen, beim Modellieren außermathematischer Sachverhalte,
Autos sind als Unterrichtsgegenstände besonders geeignet:
(wenn sie aber fehlen würden, würden uns die Straßen wohl erstmal öde und steril erscheinen; und erst dann
[wie nach der Verödung der Innenstädte durch Verschwinden des Einzelhandels]
würden die Straßen wohl wiederbelebt;
nebenbei: der "Lockdown" während der "Corona-Krise" hatte immerhin den einen Vorteil, dass zum ersten Mal seit Ewigkeiten wieder Kinder auf den Straßen spielten);
(nach wie vor wohl vor allem männliche)
Schüler sowieso schon für Autos
(je PS-strotzender, desto besser: ).
(wie unten noch zu zeigen sein wird)
gewisse Funktionseigenschaften besonders gut an Autos zeigen.
(wenn man den Begriff der „Kultur“ nicht arrogant auf die sogenannte „Hochkultur“
[also Goethe, Schiller & Co.]
verengt)
ein enorm wichtiges kulturelles Phänomen, das allemal einer interdisziplinären
(statt hier nur mathematisch orientierten)
Unterrichtseinheit wert wäre:
Es ist wie mit der sonstigen materiellen Konsumwelt:

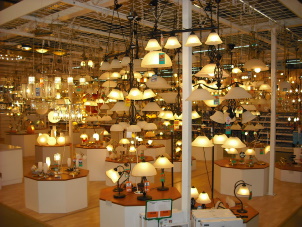

„Sperre ein Kaufhaus für 100 Jahre zu - und dann
ist es ein Museum.“
(hoffentlich sinngemäß nach unbekannter Quelle zitiert)
Genau deshalb habe ich ja auch lange Zeit Versandhauskataloge gesammelt
(als es sie noch gab):
Autos bilden den jeweiligen „Zeitgeist“ ab. Fragt sich nur, worin der derzeit besteht
(wenn man ihn überhaupt ohne historische Distanz erkennen kann).
Vielleicht darin?:

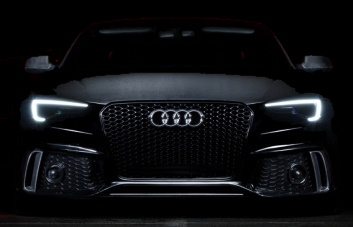

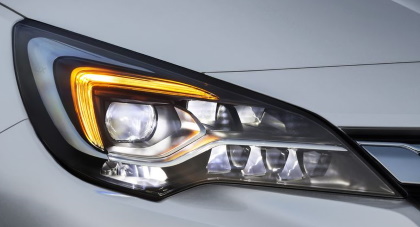

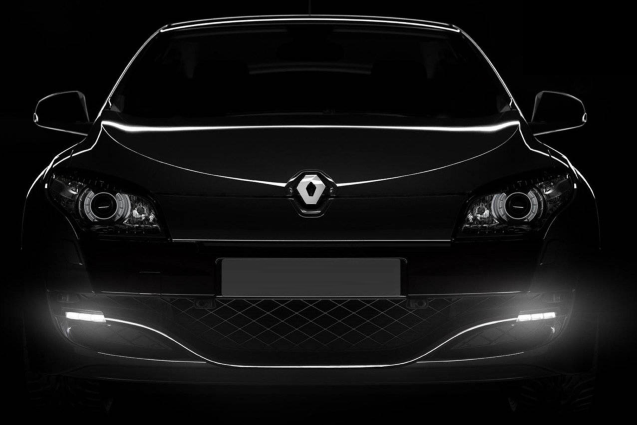

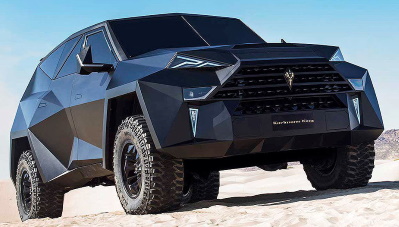

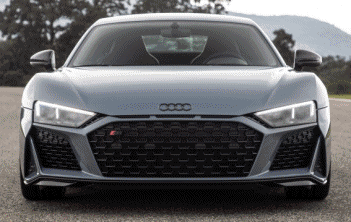

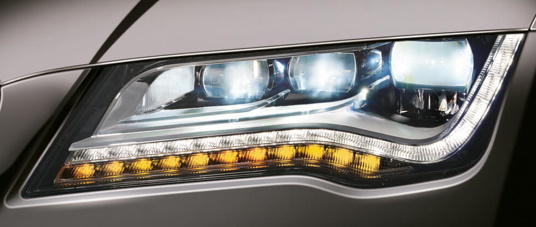

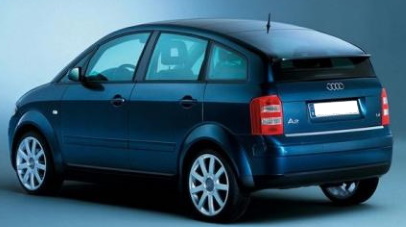

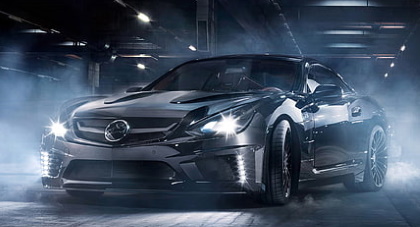

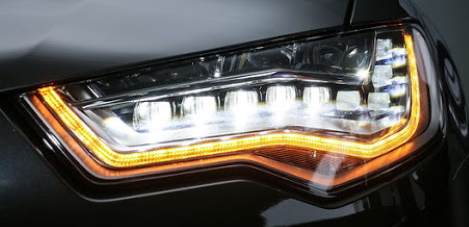

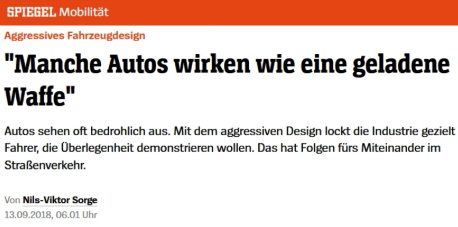

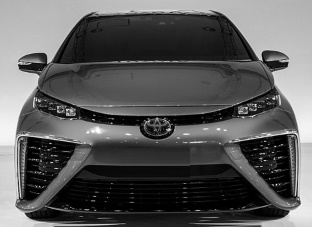

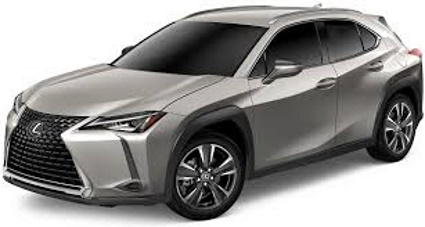

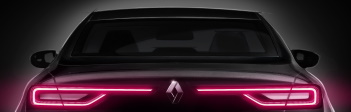

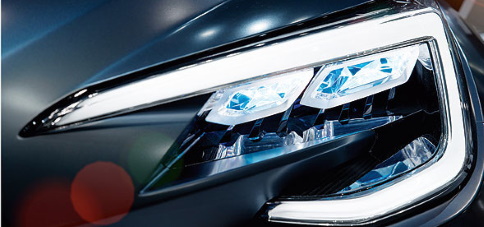

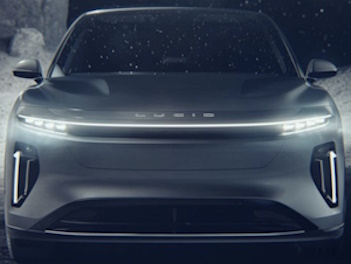

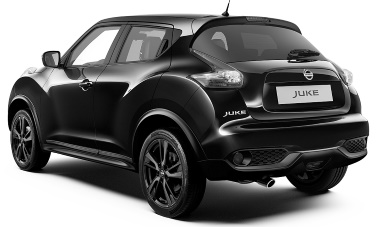

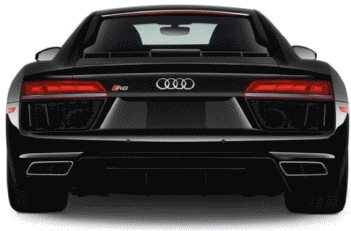

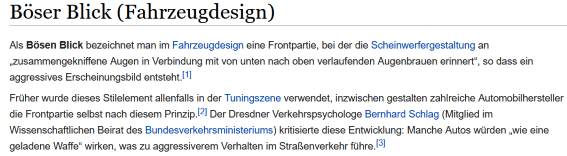

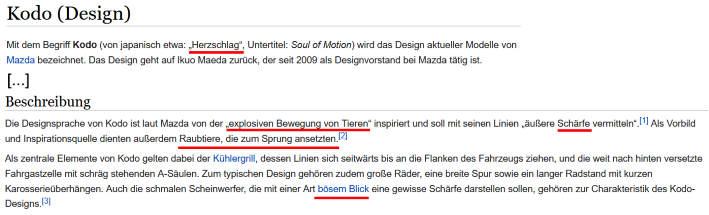

Meister des aggressiven Designs ist aber die Firma Audi mit den riesigen Kühlern und den "Raubtieraugen" (s.u.):

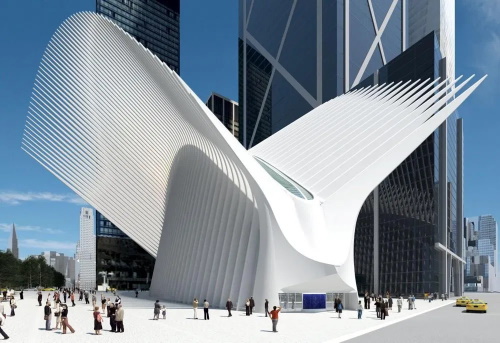

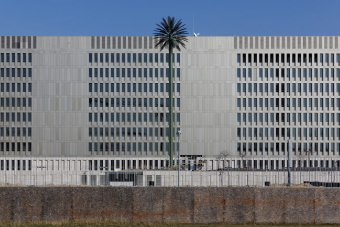

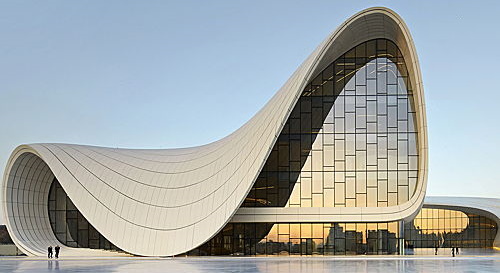

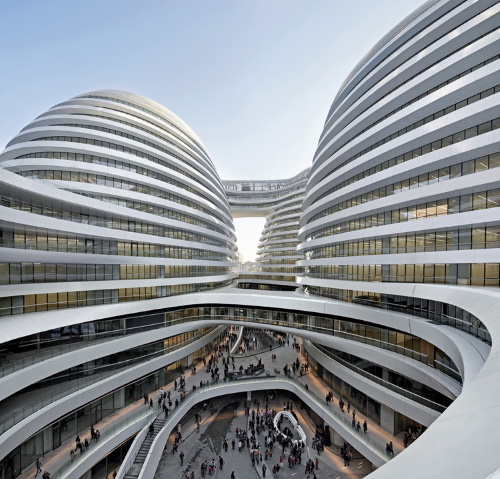

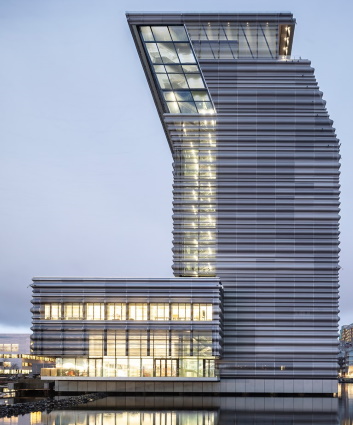

(Merkwürdig nur, dass die maximal phantasielose derzeitige Architektur so ganz anders als heutige Autos aussieht. Zu solcher Architektur würde doch viel besser solch nicht-differenzierbares [s.u.] Autodesign passen: .)
Es ist sehr leicht und deshalb auch billig,
die vielen Nachteile von Autos aufzuzählen
und sich über die Autoidioten lustig zu machen, die z.B. ein Schweinegeld für ausgeben, obwohl Autos mit doch genauso gut fahren; oder vgl. auch
(Zitat aus
)
Aber
sind das hier nicht unsere Themen,
verkennt solche Kritik allzu leicht die offensichtliche Attraktivität von Autos
(Mobilität, Geschwindigkeit [soweit auf den vollen Straßen überhaupt noch möglich], Design, Statussymbol [Anerkennung durch andere, Selbstdefinition durch Dinge]).
Außerdem nutzt die hier angedachte Unterrichtseinheit ja immerhin die Formen von Autos zur Motivation.
Schüler haben ein Recht zu erfahren, wie Autos funktionieren. Ansatzweise habe ich das mal mit einer 8./9. Klasse in einem Differenzierungskurs „Die Mathematik des Autos“ durchgenommen, in dem wir einen uralten
(glücklicherweise noch elektronikfreien)

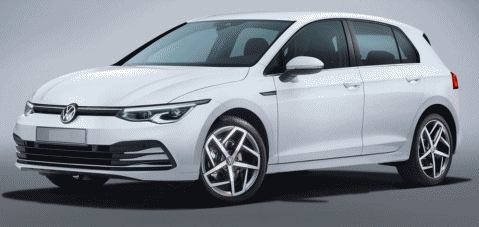

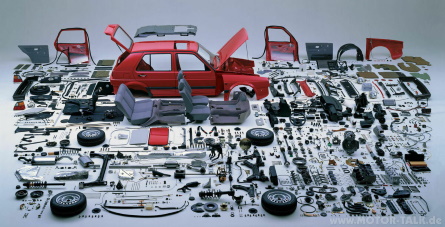

VW Golf fast komplett auseinandergenommen haben, also etwa so:
(Uns ist das allerdings nicht so ordentlich gelungen.)
Dabei war uns das Äußere, also die Karosserie, allerdings nur ein Hindernis, das wir gnadenlos weggeflext haben.
Dass aber auch die Karosserie nicht nur ästhetischen, sondern auch mathematischen Kriterien unterlag, haben wir dabei
(weil dazu keine Informationen zu bekommen waren)
nicht betrachtet.

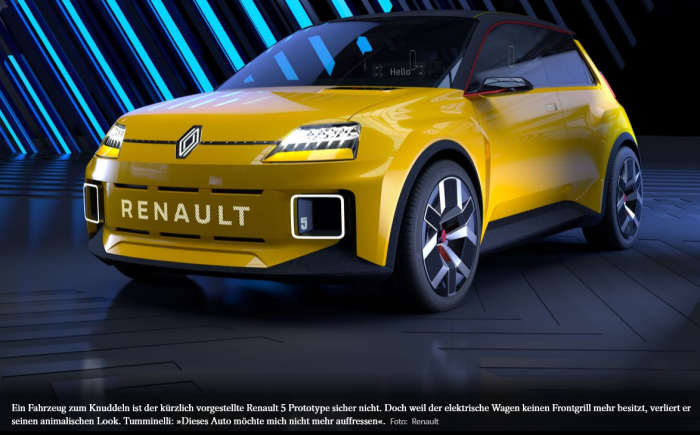

Im Folgenden soll es nun aber nur um das Äußere von Autos gehen: Autos werden da nur als leere Verpackungen angesehen.
(Und in der Tat dienen Autos ja oft als Rüstungen , in denen der Täter [Fahrer] anonym bleiben und deshalb überhaupt erst so richtig die Sau rauslassen kann: .
[Nebenbei: ich finde, dass Verpackungstechnik ein hochinteressanter Studiengang ist!]
Ansonsten ist es rein äußerlich nur wichtig, dass der Motor röhrt wie ein brünftiger Hirsch
[weshalb E-Autos nächstens dringend einen lautstarken Sound-Simulator brauchen!].

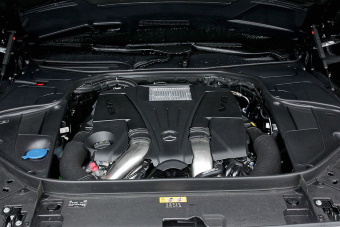

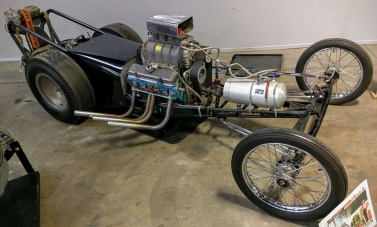

Und inzwischen ist ja auch innen nichts mehr zu sehen, da die Motoren neuerdings „gekapselt“ sind: .

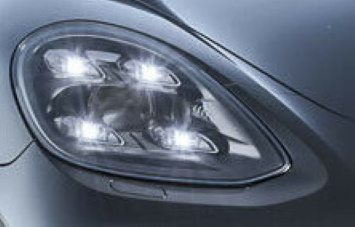

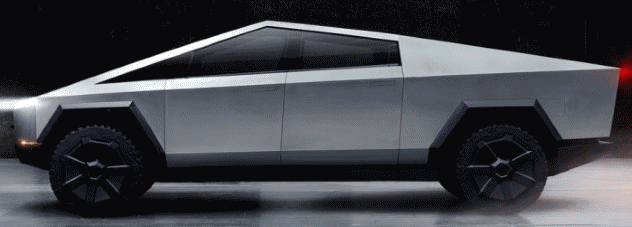

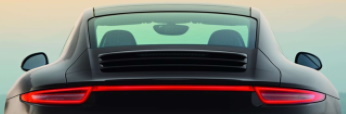

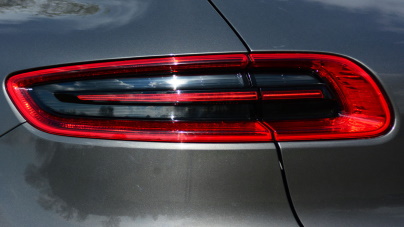

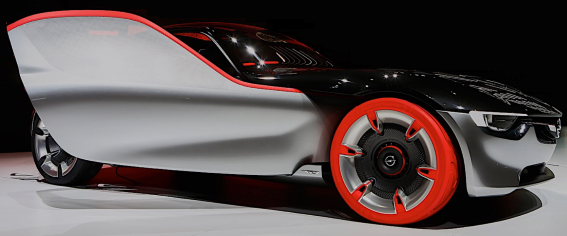

Allemal interessant ist aber, dass insbesondere Porsches inzwischen doch wieder eine Innerei nach außen sichtbar machen, nämlich die Bremssättel: . Das soll wohl signalisieren: „Ich hab‘ geile Bremsen, darf also auch Vollgas geben.“
(Nebenbei: mit einem "Sportwagen" kann man sicherlich wunderbar rasen
aber mit Sport hat das natürlich gar nichts zu tun.

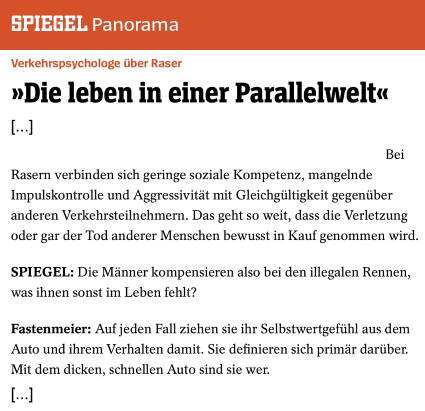

[Nicht nur] Die Deutschen sind im Schnitt voll bescheuert und haben den ökologischen Schuss noch immer nicht gehört:
[
, 11-1-2021]:
"mit dem letzten Tropfen Öl
die letzte Ratte braten
und dann stilvoll abtreten"
Und überhaupt mache ich ein Fass auf, wenn in Deutschland ENDLICH eingeführt wird: wie geruhsam das Fahren dann doch sein wird!
Aber das wird natürlich kein deutscher Politiker wagen, weil ein Tempolimit am Selbstbewusstsein vieler Autofahrer kratzen und ein Aufstand der Wutbürger drohen würde:
["Faschisten"?
Aber sonst geht's danke!]
Dann muss eben die EU für das Tempolimit sorgen!)

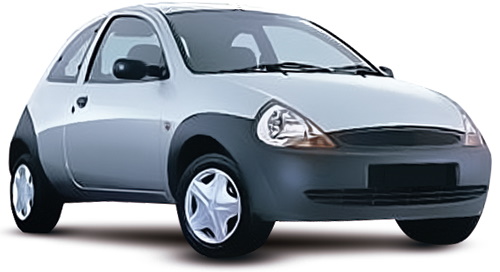

Ein „richtiger“ Mann
(also auch die -Redakteure im oben zitierten Artikel)
hat für so ein
(igitt!)

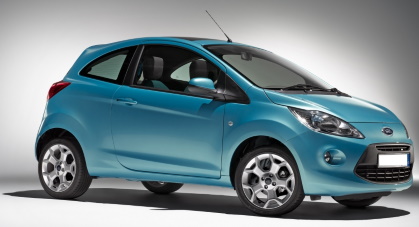

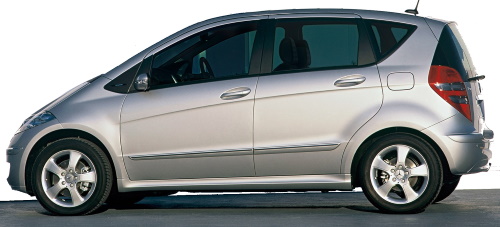

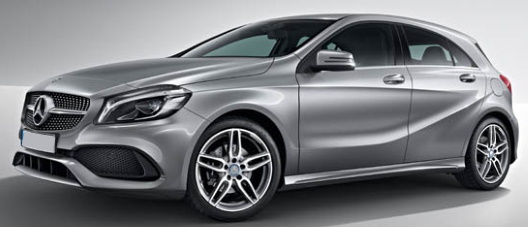

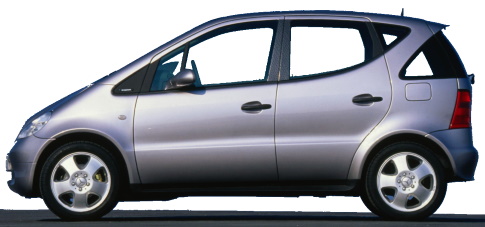

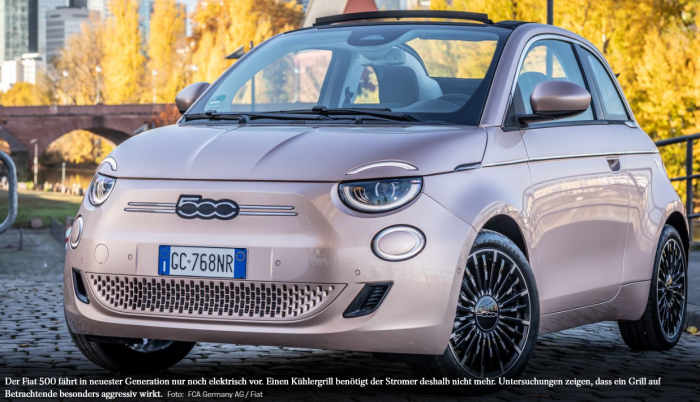

„Frauenauto“ wie zweifelsohne nur Hohn und Spott übrig.

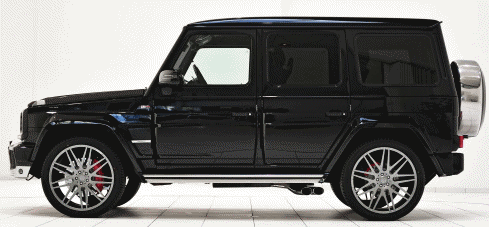

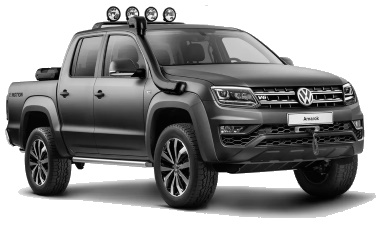

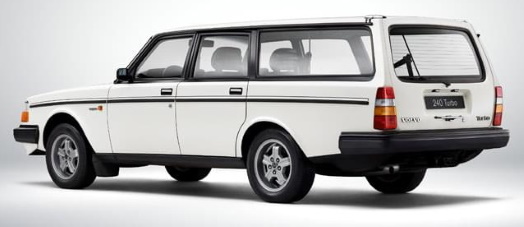

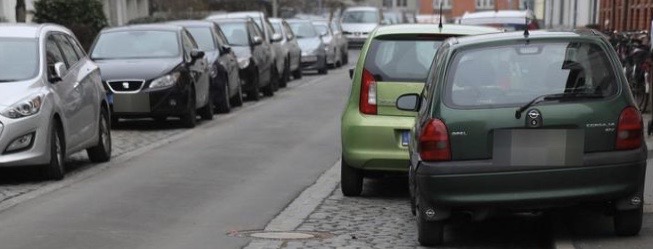

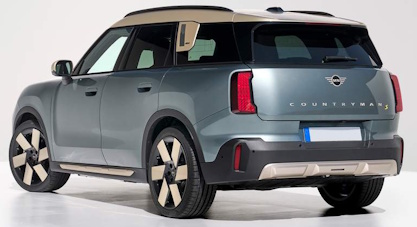

Merkwürdigerweise ähneln sich aber die meisten großen
(immer höheren , breiteren und schwereren;

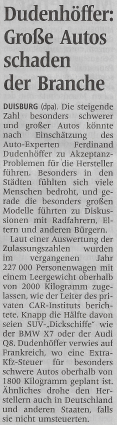

vgl. auch , 26.10.2020 )
Karren wie ein Ei dem anderen

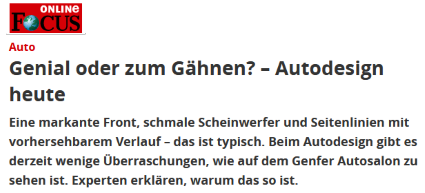

(vgl. ; der Artikel ist allerdings schon ziemlich alt [von 2015]),

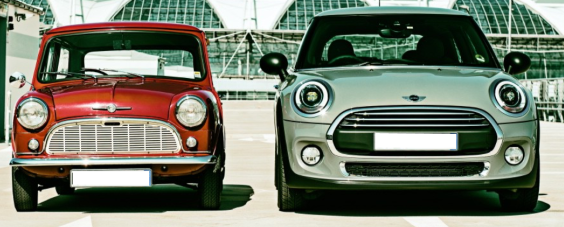

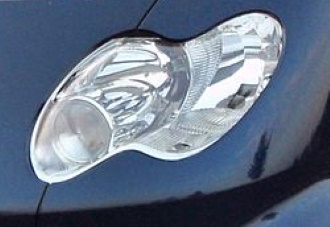

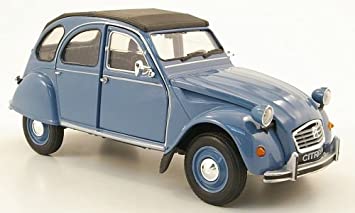

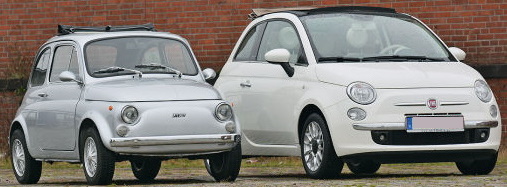

während viele Kleinwagen ein ganz eigenes (und oftmals auch schönes) "Gesicht" haben:
.
(Nebenbei: es mag ökonomisch sinnvoll sein, ist aber
doch ästhetisch eine Tragödie,

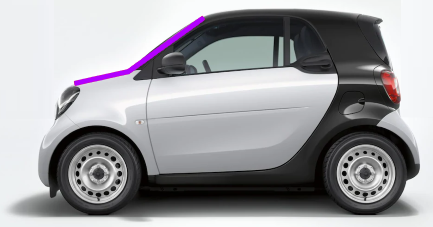

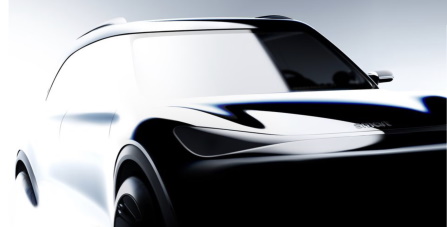

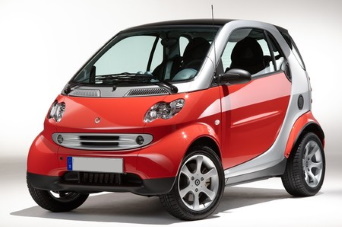

dass Mercedes nun [2021] aus dem
herrlich winzigen Smart ein [O-Ton Mercedes:] „sexy“ Mainstream-SUVchen machen
will:
)

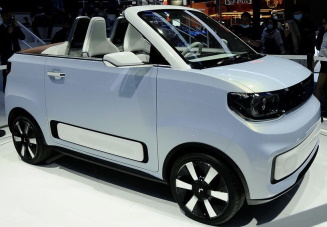

Mut zum Micro-Auto:
"Der neue Trevis. Sieht gut für Sie aus"
(ein seinerzeit besonders hässliches und dadurch auch
mutiges
Auto)
und last but not least
Autos sind auch nur Gegenstände.

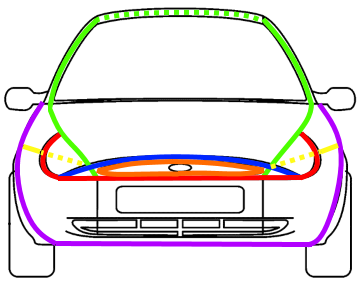

Und es sind dreidimensionale Gegenstände, d.h.
die Flächen sind in allen drei Dimensionen gebogen
und die Linien verlaufen ebenfalls in allen drei Dimensionen.

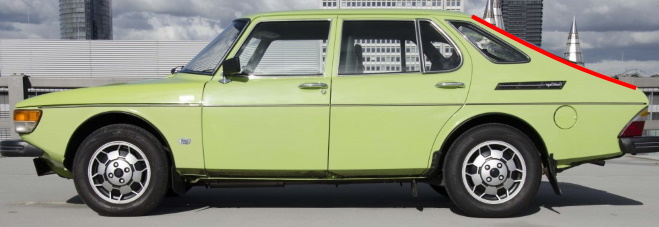

Wir tun im Folgenden aber meistens so, als wenn Autos zweidimensionale Gegenstände, also flach wären,
(und außerdem interessieren uns nur die Linien und nicht die Flächen).

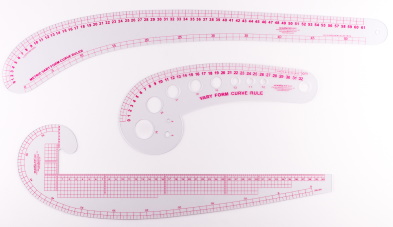

Diese Reduktion auf zwei Dimensionen hat den Vorteil, dass Schüler auf Fotos von Autos statt auf den Autos selbst rumzeichnen können
(gegen Letzteres hätten die Autobesitzer sicherlich etwas, denn ein Kratzer an ihrem Auto wäre auch ein Kratzer an ihrem Selbstbewusstsein).

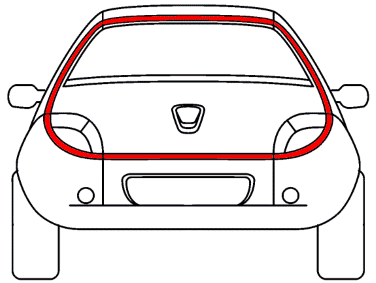

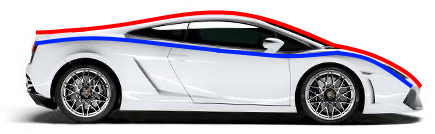

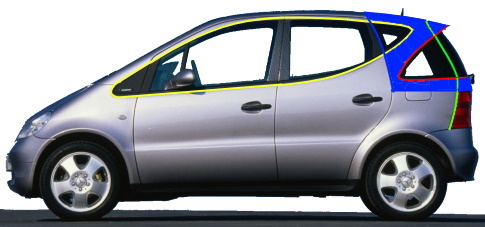

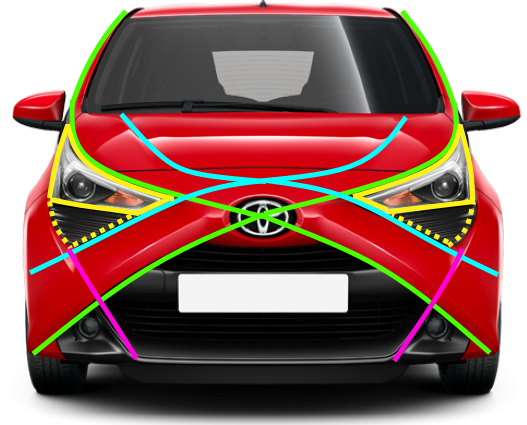

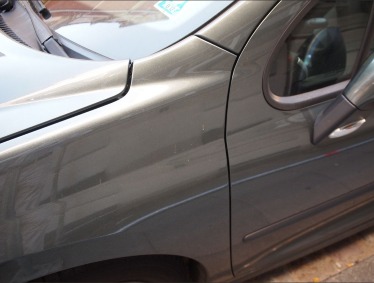

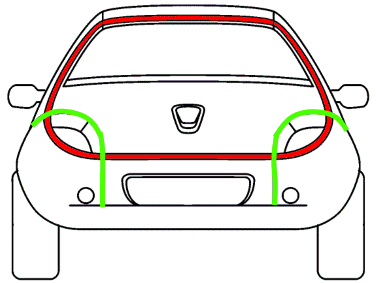

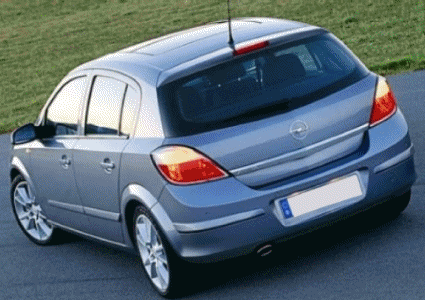

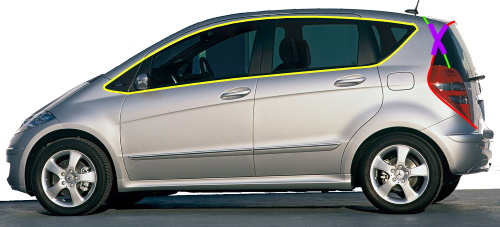

Wir tun also meistens so, als wenn bei die rote und die blaue Linie Geraden (genauer: Strecken) wären.
„Meistens“ bedeutet aber auch „nicht immer“: ab und zu und insbesondere anfangs müssen Schüler nämlich auch mal echte, also dreidimensionale Autos berühren:
, um die Probleme, aber auch Vorteile der zweidimensionalen Abstraktion (Projektion) kennenzulernen,

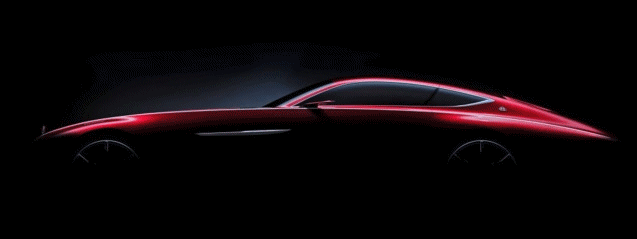

, weil die Attraktivität vieler Autos ja auch in ihren makellos gebogenen Flächen besteht: Autos sind oftmals Hand- und „Augenschmeichler“:
„Don‘t touch my wife and my car.“
Ich hätte auch nichts dagegen, dass Schüler mal Linien an meinem Auto abkleben (Linien sehen, fühlen und tun):

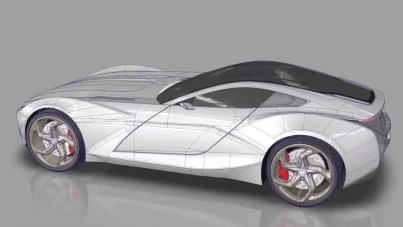

Aber warum nicht mit Schülern auch mal einfache 3D-Konstruktionen durchführen, nämlich
"Das entscheidende Kriterium ist Schönheit. Für hässliche Mathematik
ist auf dieser Welt kein beständiger Platz."
(G. H. Hardy)
|
An Autos
(wie an der restlichen Welt, also z.B. dem Flechtenwuchs auf Hünengräbern )
sind auch die scheinbar nebensächlichsten Sachen interessant, nämlich z.B.,

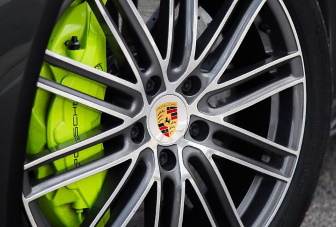

dass die meisten Autofelgen fünf Speichen haben
(wieso eigentlich?; nebenbei: für viele Autofahrer sind Autofelgen keineswegs nebensächlich, sondern ein Heiligtum, für das sie gerne enorm viel Geld ausgeben; vgl. „Kultfelgen“),

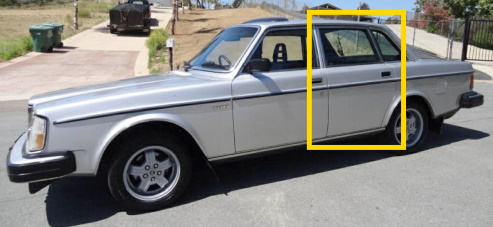

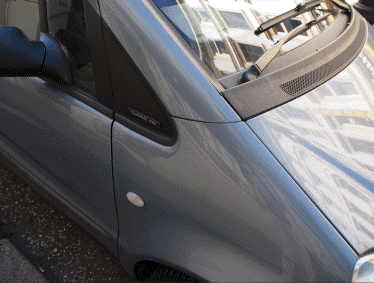

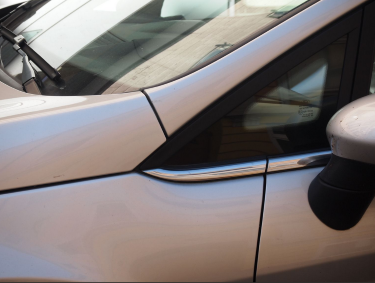

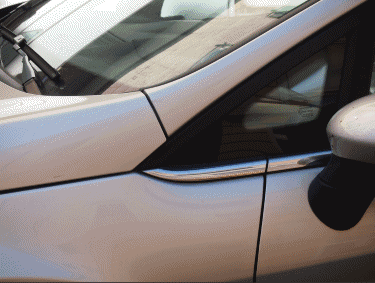

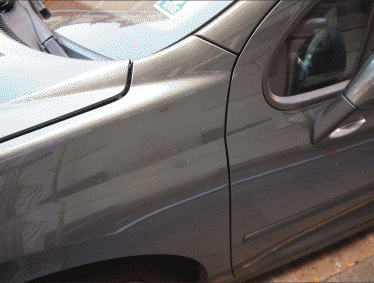

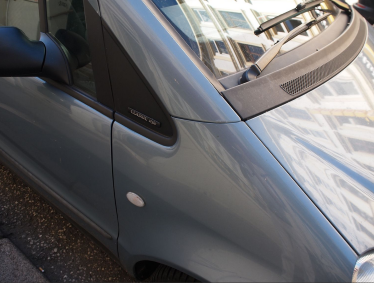

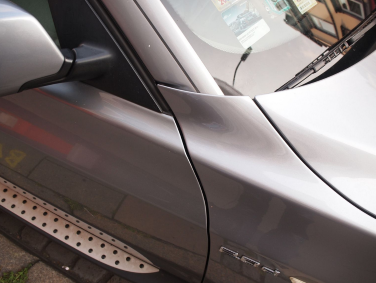

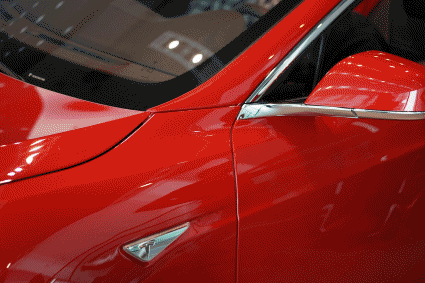

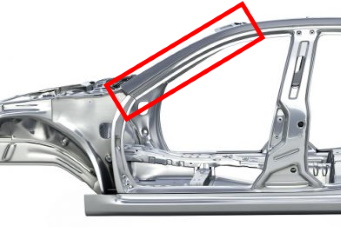

und die "A-Säulen" links und rechts neben der Windschutzscheibe:
Bei der Konstruktion dieser Säulen muss geradezu die Quadratur des Kreises vollbracht werden:
einerseits müssen die A-Säulen so dick und kräftig sein, dass sie im Falle, dass das Auto sich bei einem Unfall überschlägt, unversehrt das Dach tragen und somit die Personen im Auto schützen,
andererseits müssen sie möglichst dünn sein, um einen weitgehend ungestörten Blick des Fahrers nach vorne und zu den Seiten zu ermöglichen.
Es sollte also nicht Folgendes passieren:
Da wäre es natürlich schön, wenn man mal von einem Schrottwagen das Blech "abpellen" könnte, das den inneren Träger ummantelt, um sich die Konstruktion dieses Trägers genauer anzuschauen:
Hier aber soll es nur um die äußeren Blechkleider von Autos gehen, im vorliegenden Fall also um die Blech-Ummantelung der A-Säulen.

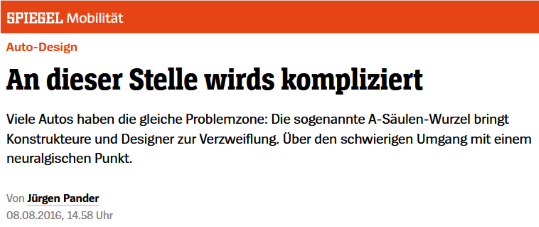

Aufmerksam geworden auf die A-Säulen von Autos bin ich überhaupt erst durch den Spiegel-Artikel
Daraus sechs Beispiele:

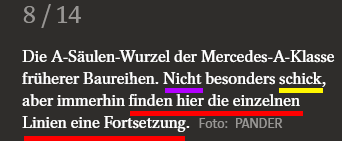

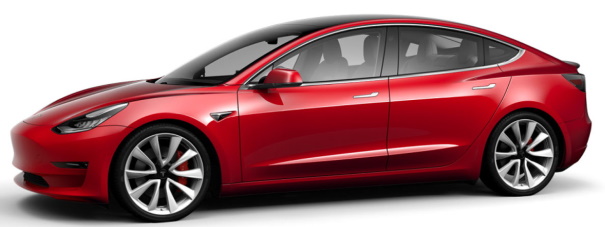

1. |
Die farbigen Unterstreichungen in den rechten Spalten sind hier wie im Folgenden von mir (H.St.). Dabei bedeutet
eine orange Unterstreichung, dass da ein ästhetisches Kriterium genannt wird,
eine rote Unterstreichung, dass da ein geometrisches Kriterium genannt wird, das erfüllt sein muss, um das ästhetische Kriterium zu erfüllen,
eine
violette Unterstreichung, dass ein
ästhetisches Kriterium
nicht (ganz) erreicht bzw. ein
geometrisches Kriterium
nicht (ganz) erfüllt wird.

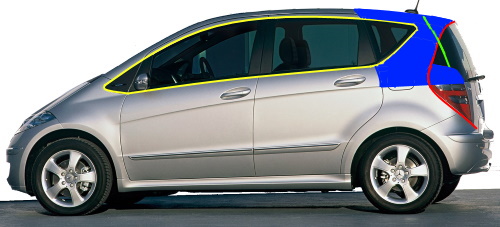

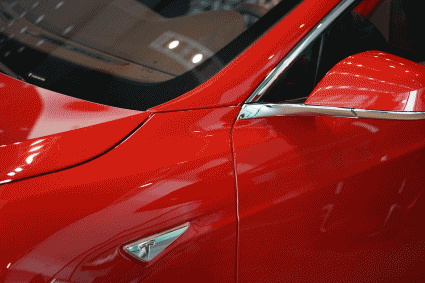

Bleiben wir aber vorerst bei dem geometrischen Kriterium, dass also "die einzelnen Linien eine Fortsetzung" finden. Vorerst bedeutet das wohl, dass die Linien nicht abrupt enden, sondern weitergehen.

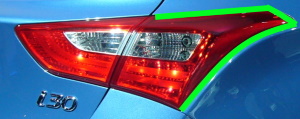

Wenn die Linien
weitergehen, markiere ich sie im Folgenden mit einem durchgezogenen Strich ,
abrupt enden, markiere ich das mit einem erst durchgezogenen und dann gepunkteten Strich :
Obwohl also das Kriterium, dass „die einzelnen Linien eine Fortsetzung“ haben, erfüllt ist, lautet die ästhetische Bewertung „Nicht besonders schick“, was wohl zweierlei bedeuten kann:
oder es bedeutet „nur ansatzweise schick“.
Immerhin wird hier aber zum ersten Mal ein ästhetisches Kriterium klar: „schick“:

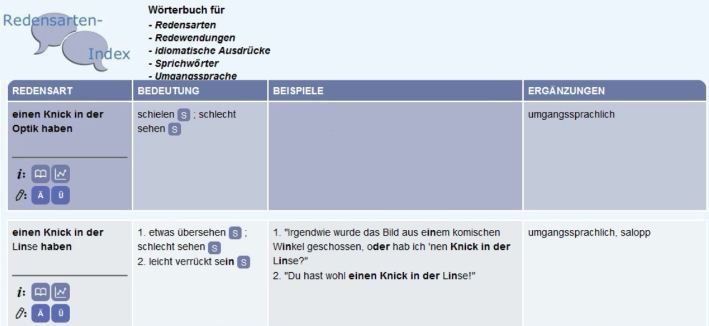

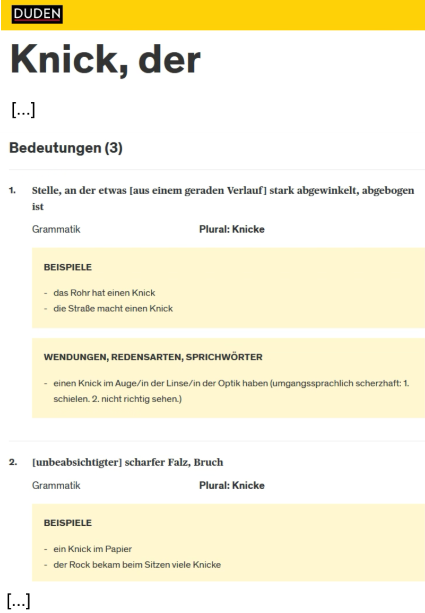

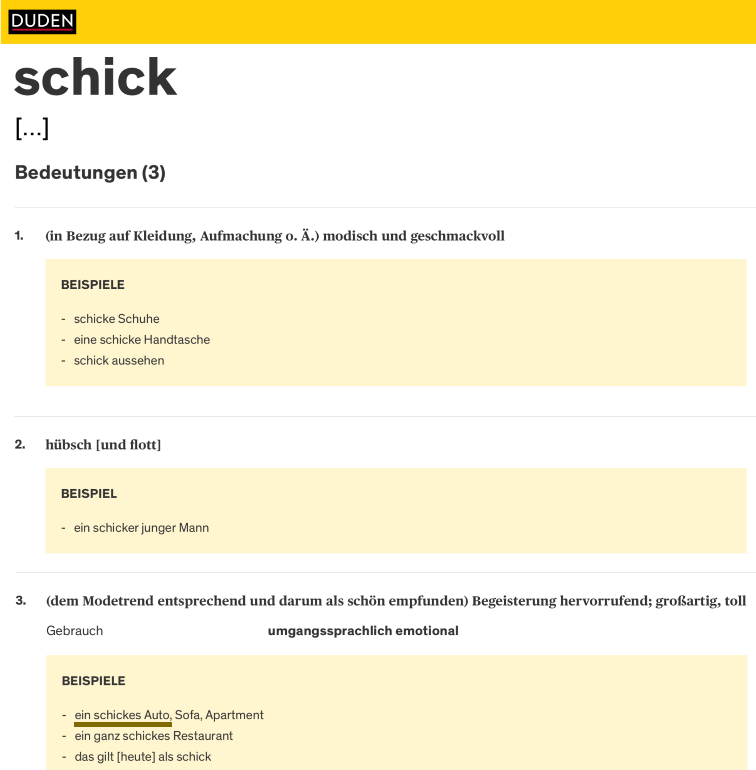

Interessant finde ich da insbesondere die dritte Bedeutung, also „dem Modetrend entsprechend“, zumal da als erstes Beispiel „ein schickes Auto“ genannt wird: die hier erarbeiteten geometrischen Kriterien könnten ja auch nur ein Modetrend sein.
Im Hinblick auf unser erstes Beispiel könnte "Nicht gerade schick" also bedeuten, dass das Auto (oder zumindest seine A-Säule) nicht mehr dem derzeitigen Modetrend entspricht (was allerdings nicht begründet wird).
2. |

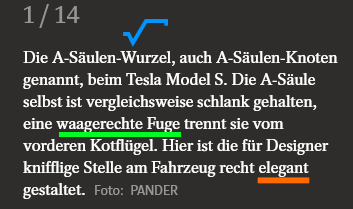

Im Text rechts wird nur das ästhetische Kriterium "elegant" genannt
(allerdings mit der Einschränkung "recht elegant", was sie doch anhört, als wenn da noch Luft nach oben wäre).

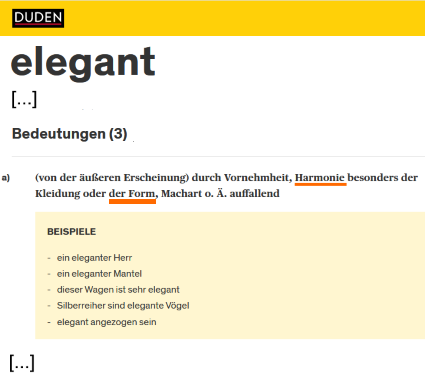

Der Duden nennt drei Bedeutungen von "elegant", von denen mich hier allerdings nur die erste interessiert:

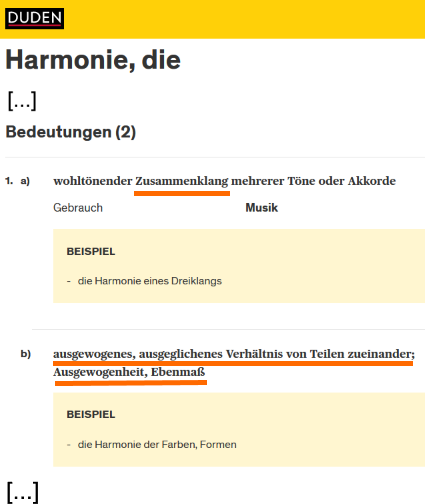

Und zur "Harmonie" nennt der Duden zwei Bedeutungen, von denen mir im vorliegenden Zusammenhang aber wieder nur die erste zu passen scheint:
Im Hinblick auf die A-Säule heißt das wohl, dass die verschiedenen Linien zueinander "passen", dass sie also "zusammenklingen" müssen.
(Nebenbei:
vielen Laien mag es [gelinde gesagt] absonderlich erscheinen, dass Mathematiker beim "Herz" der Mathematik, nämlich Beweisen, oftmals von Schönheit und Eleganz sprechen - was hier nicht näher erklärt sei.
Es gibt in der Mathematik auch die besonders interessante "harmonische Reihe" und die "harmonischen Zahlen".)

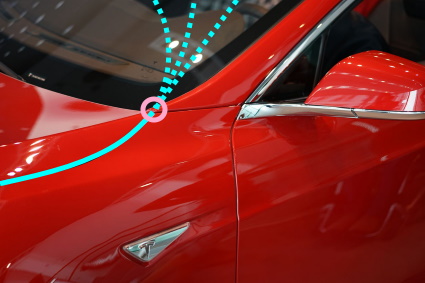

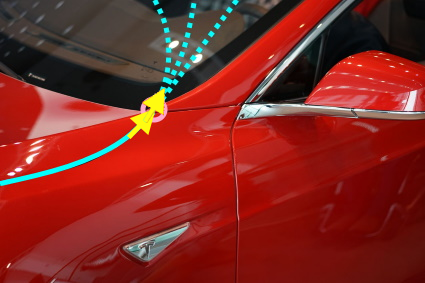

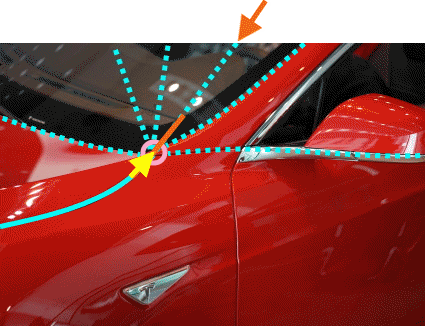

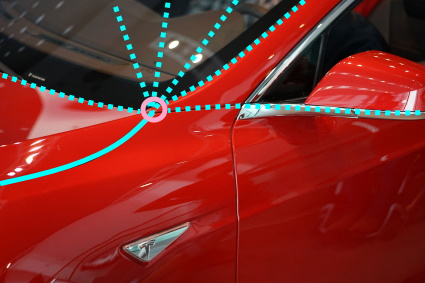

Nochmals dazu, dass "die einzelnen Linien eine Fortsetzung" finden:
Dass "die einzelnen Linien eine Fortsetzung" finden, bedeutet dabei erstmal nur, dass eine zweite Linie dort weitergeht, wo die erste geendet hat
(also in den rosa Punkten).

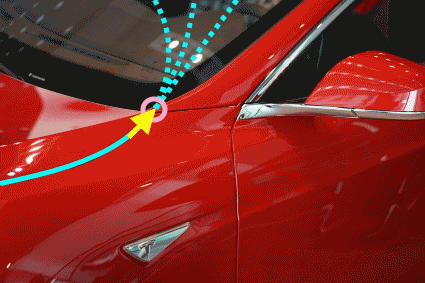

Im vorliegenden Fall gäbe es bei der durchgezogenen hellblauen Linie viele Möglichkeiten der Fortsetzung, nämlich z.B.
.
Die Antwort auf die Frage, welche Linie(n) da die "richtige" ist, sei aber vorerst noch zurückgestellt.
Kommen wir erstmal zu einem (so meint der Autor) Negativbeispiel.
3. |

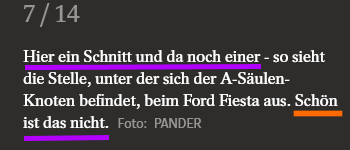

"Hier ein Schnitt und da noch einer":
Es war wohl der Umstand, dass da drei Linien nicht fortgesetzt werden
(die hellblaue sogar an beiden Enden),
der den Autor zu dem freundlich-vernichtenden Urteil "Schön ist das nicht", also "Das ist potthässlich" veranlasst hat.
(Man könnte allerdings einwenden, dass die blaue linke Linie eben doch rechts in der unteren Fensterkante fortgesetzt wird.)
Mit "Schön" ist nun aber endlich der Oberbegriff des ästhetischen Wortfelds ("elegant", "schick") gefallen: das übergeordnete ästhetische Kriterium ist Schönheit
(bei der man sich streiten kann, ob sie nur rein subjektiv ist; aber Autos
werden ja eben doch für einen Massenmarkt produziert, dessen "objektiven" Wünschen sie einerseits entsprechen müssen [Nachfrage],
die sie
[zumindest Autos mit in ihrer Zeit mutig innovativem Design ]
aber gleichzeitig auch verändern [Angebot]).
Und noch ein Negativbeispiel:

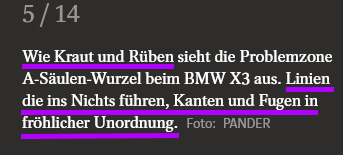

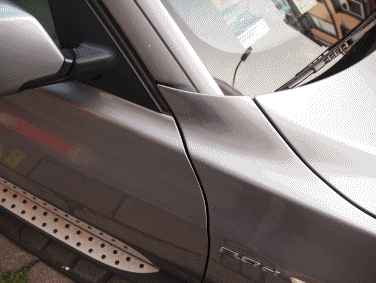

4. |
Unordnung und Chaos werden hier also als das Gegenteil von Schönheit verstanden.
Hier sei aber noch festgehalten, dass der Autor "Linien [...], Kanten und Fugen" unterscheidet
(und oben war schon von "Hier ein Schnitt und da noch einer" die Rede),
ohne die verschiedenen Arten genauer zu definieren.
Wo wir schon so schön destruktiv drauf sind, noch ein besonders krasses Negativbeispiel:

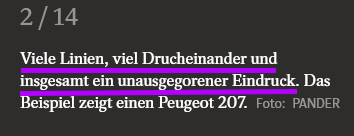

5. |
Hier nun haben wir vor allem "viel" (auch viel "Durcheinander") und deshalb die vollendete Unordnung bzw. das vollständige Chaos
("unausgegorener Eindruck" wirkt da noch geradezu euphemistisch):

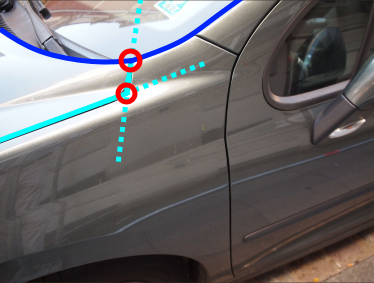

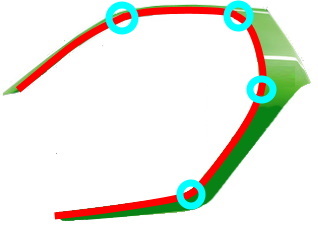

Dieses Negativbeispiel bietet zudem die Gelegenheit, sich zwei spezielle "Problemzonen" (s.o.) anzuschauen:

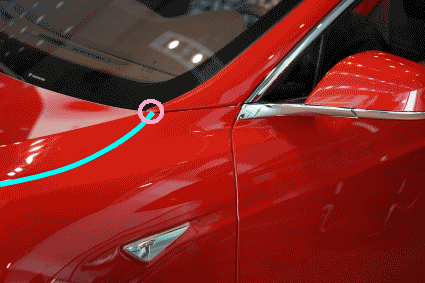

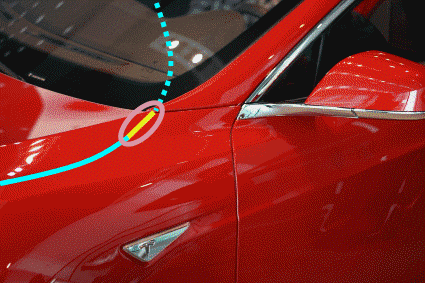

die hellblaue Linie hat im unteren roten Punkt einen (leicht abgerundeten) Knick;
wenn die hellblaue Linie im oberen roten Punkt auf die dunkelblaue stößt
(und danach nicht nach oben weitergeht),
mag man das auch als Knick ansehen:
Nach so vielen Negativbeispielen nun aber das strahlende Positivbeispiel:

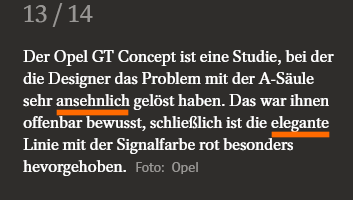

6. |
oder kurz gesagt

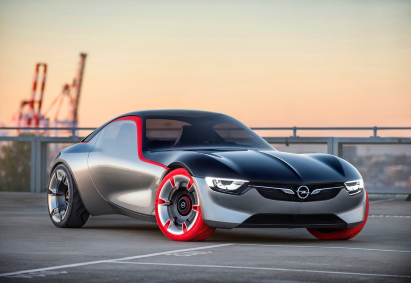

Da muss man allerdings ergänzen, dass der "Opel GT Concept" nur eine Studie ist, in das die Designer und Techniker mal all ihre überbordende ungezügelte Phantasie stecken konnten. In Serie gebaut worden ist diese Studie aber nie.
Der "Opel GT Concept" hat
(neben den neckischen roten Vorderreifen)
eine höchst merkwürdige Eigenschaft, nämlich riesige Türen die in der Tat sämtliche Schnitte an den A-Säulen überflüssig machen:
(das Munch-Museum [auch Lambda
genannt] in Oslo)
(auf die zweite Bedeutung werden wir weiter unten
zu sprechen kommen)
Der oben kurz eingeführte Begriff „Knick“ wird zwar nie vom Autor des Spiegel-Artikels benutzt, ist aber sehr hilfreich bei der Erklärung, was „schönes“ Karosseriedesign ist:
mit Ausnahmen gilt nämlich:
Schön ist, was keine Knicke hat. |

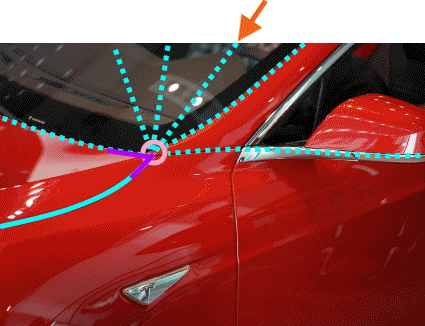

Mit dem Begriff „Knick“ können wir nun erklären, welche der punktierten Verlängerungen bei
.
schön wären:
Anhand des Bildes wird klar, dass kein Knick vorliegt, wenn die durchgezogene Anfangslinie und ihre punktierte Fortsetzung dieselbe Richtung haben:
Mathematiker sprechen aber von „Steigung“ statt von „Richtung“, so dass es mathematisch heißt:
Es liegt kein Knick vor, wenn die durchgezogene Anfangslinie und ihre punktierte Fortsetzung dieselbe Steigung haben. |
Diese Feststellung scheint aber sofort an ihre Grenzen zu stoßen, wenn wir
betrachten: da
"permanent ändern" bedeutet aber ganz intuitiv, dass sie
Aber da fällt doch auf, dass die beiden linken punktierten Linien immerhin anfangs im rosa Punkt (annähernd) dieselbe Steigung haben wie die durchgezogene Linie:
für die linke punktierte Linie |
für die mittlere punktierte Linie |
Nun ist allerdings auch schon die durchgezogene Linie gekrümmt, so dass sie ebenfalls nicht immer dieselbe Richtung/Steigung hat, sondern diese sich permanent ändert:

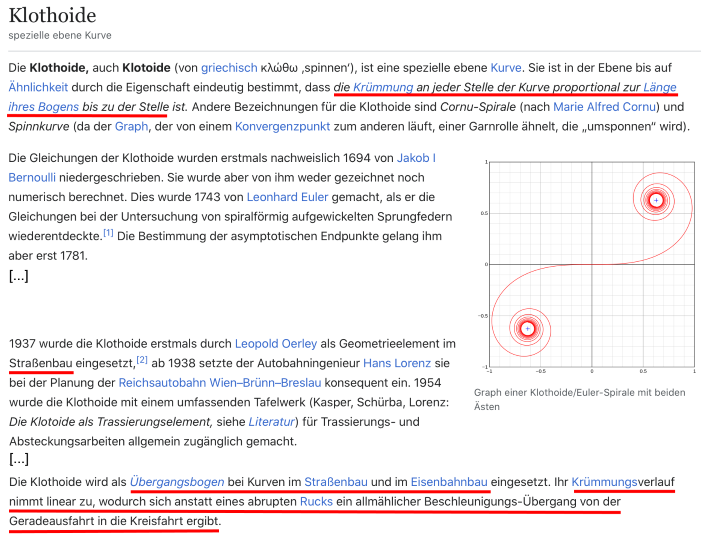

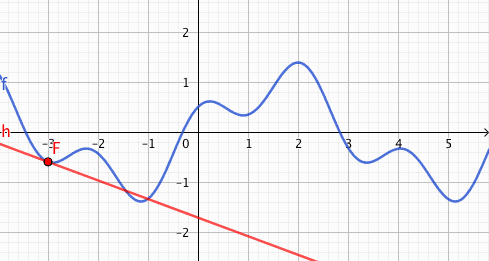

Für den knickfreien Übergang von der durchgezogenen Linie zu einer der punktierten Linien ist aber nur wichtig:
(Steigungen gebogener Funktionsgraphen. werden in der Mathematik aber mit der ersten Ableitung f ' ermittelt. Es muss also in grob unmathematischer Schreibweise gelten: ) |
Man kann sich den knickfreien Übergang zwischen der durchgezogenen und einer der punktierten Linien und damit deren gemeinsame Steigung im Punkt auch so vorstellen, dass zwischen beiden Linien eine kurze, zu beiden Teillinien gehörende gerade Strecke existiert, die eben die gemeinsame Steigung der beiden Linien im Punkt hat.
Und in der Tat scheint ja im vorliegenden Fall zwischendurch eine kurze gerade Strecke vorzuliegen:
Dass Knicke nicht nur hässlich, sondern auch grob unpraktisch sind, lässt sich gut an Straßen veranschaulichen
(die beim Thema Auto ja nahe liegen; und beim Thema Kurven liegen wiederum Motorräder nahe):
wenn man mal von Kreuzungen und Einmündungen absieht, an denen man langsam abbiegt, so wären plötzliche, insbesondere vorher nicht erkennbare allzu enge Kurven
(„Haarnadelkurven“: )
und insbesondere Knicke geradezu lebensgefährlich.

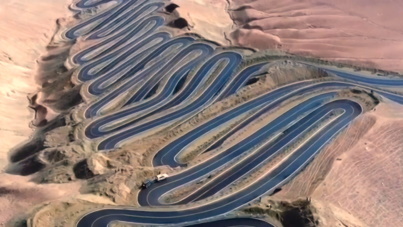

Sanft ineinander übergehende Kurven hingegen sind der Traum jedes Motorradfahrers:
Oder dreidimensional:
Man muss oftmals zwischen reiner Mathematik und Anwendung unterscheiden:

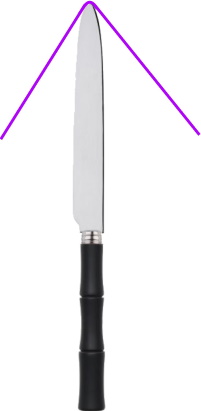

in der Mathematik ist ein Knick unendlich spitz
(Hauptsache, es tut weh - und ist nicht differenzierbar),
in unserem Anwendungsfall „Linienführung bei Autos“ zählt hingegen schon eine sehr enge Kurve als „Knick“:
Nebenbei:
"Linienführung ist ein Begriff
aus der Bildbeschreibung. Dabei geht es um sichtbare [!] Linien im Motiv, vor
allem aber um gedachte [!] Linien, die sich aus dem Arrangement einzelner
Bildelemente ergeben (können). In den Linien kommt die graphische Struktur des
Bildes zum Vorschein, sie sind es auch, die die Orientierung des Betrachters im
Bild ermöglichen oder erleichtern, seinen Blick zu wichtigen Details führen. Dem
entspricht auch die Annahme, dass zu viele oder regellos angeordnete Linien zur
Verwirrung des Betrachters führen, zur nur fragmentarischen Auffassung des
gesamten Bildes. Idealerweise ordnen sich Linien zu Mustern und sind in
bestimmten Bildsegmenten zentriert, so dass sich allein auf Grund der
graphischen Strukturen so etwas wie Bildzentren herausbilden."
(Quelle:
)
Nun sind die A-Säulen natürlich nicht die einzigen bemerkenswerten Details an Autos. Interessant sind z.B. auch
Zu a.: interessant ist allemal die Evolution der Autoscheinwerfer, die teilweise durch die technische Entwicklung bedingt war (Funktion = Design)
(ich genehmige mir hier mal einen kleinen historischen Rückblick, durch den überhaupt erst klar wird, dass wir in einer „lampentechnisch“ gesehen höchst spannenden Zeit leben):
am Anfang war der (von vorne gesehen runde) Parabolspiegel ,
der in eine vorne durch Klarglas geschützte Röhre verpackt wurde ,
welche irgendwo vorne zwischen den Motorblock und die Kotflügel gestellt wurde .
Schon bald hat man vorne statt des Klarglases eine Fresnel-Linse eingebaut, um die Straße gezielter auszuleuchten: .

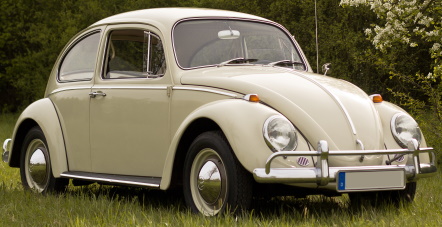

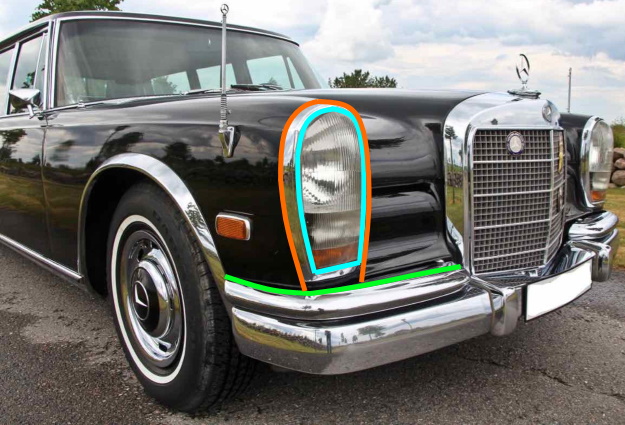

Damit waren für lange Zeit runde Scheinwerfer etabliert und blieben wenige Möglichkeiten für das Zusammenspiel mit den sonstigen Linien des Autos:

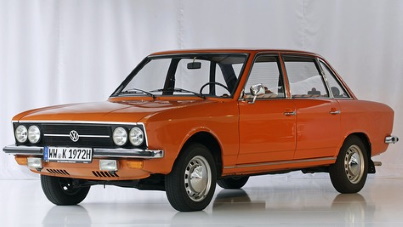

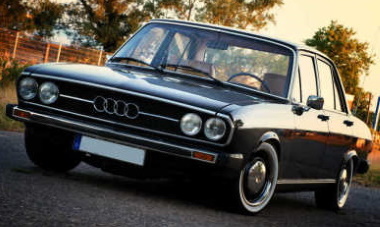

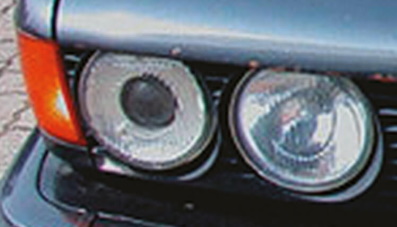

Irgendwann erfolgte eine wundersame Verdopplung der Scheinwerfer , womit man Scheinwerfer schon unterschiedlich anordnen konnte.

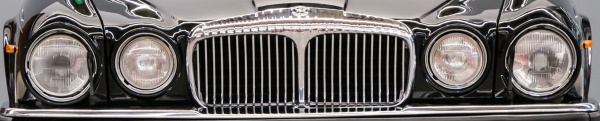

Die schönsten Doppelscheinwerfer aller Zeiten:
als Jaguare noch
nicht das Allerweltsdesign wie heute hatten
Smart 2003 - 2007

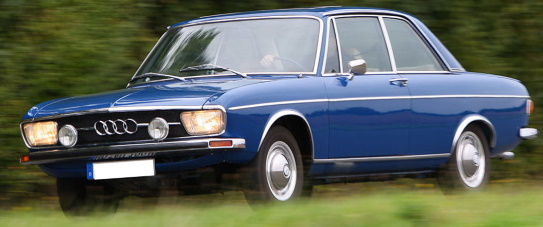

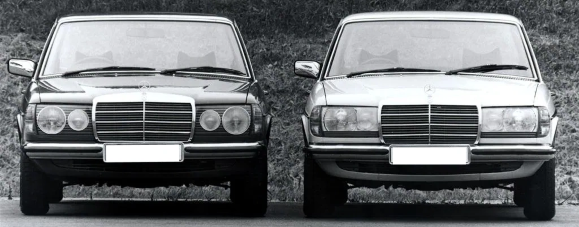

In den 70er- und 80er-Jahren des letzten Jahrhunderts gab es dann einen Übergang zu rechteckigen Scheinwerfern, die viel besser zu den damals modernen kantigen Autos passten:
;
, wobei es interessant ist, dass vor die runden Scheinwerfern des linken Autos auch schon rechteckiges Klargläser gesetzt waren: ;
→
→ .

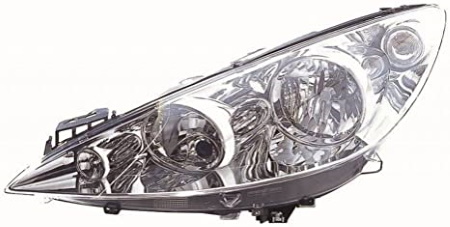

Der nächste Schritt so etwa um die Jahrtausendwende bestand darin, dass statt der Fresnel-Linsen nun Fresnel-Spiegel benutzt wurden (technisch möglich waren?) und vorne wieder Klarglas eingebaut wurde, wodurch das Innenleben der Scheinwerfer erkennbar und als Design-Element nutzbar wurde: .
Aber etwa so, wie die
frühen Energiesparlampen schnell durch LED-Lampen überholt wurden, wurden
sehr schnell auch die klassischen Auto-Scheinwerfer (mit Birnchen) durch
LED-Scheinwerfer verdrängt. Und dadurch wurden
(wie bei Wohnungslampen: → )

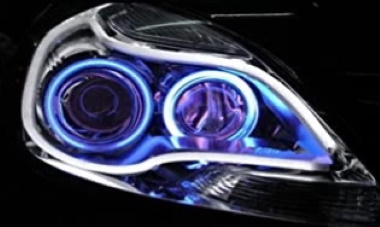

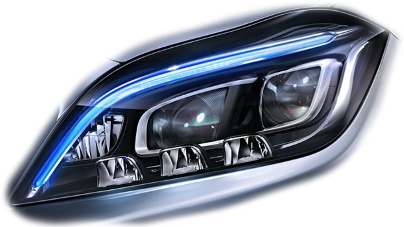

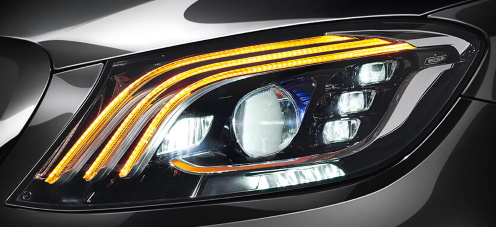

ganz neue gestalterische Möglichkeiten (Linienführungen) möglich:

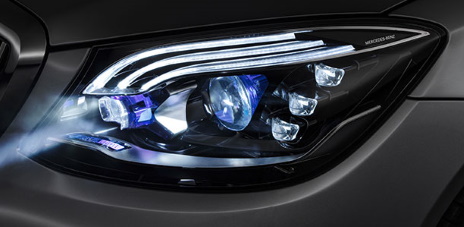

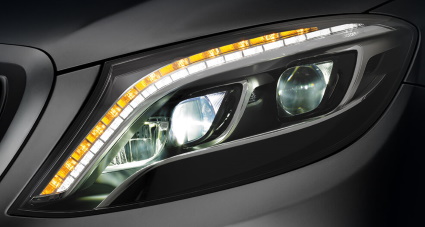

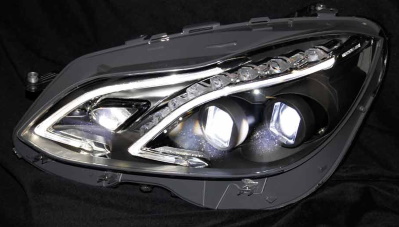

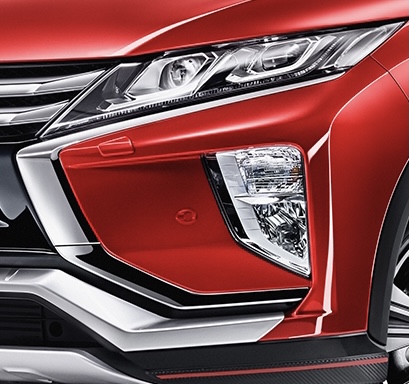

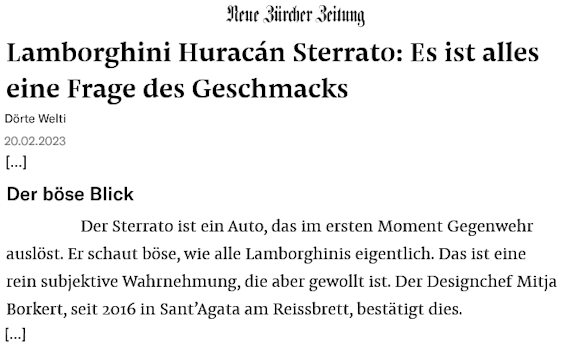

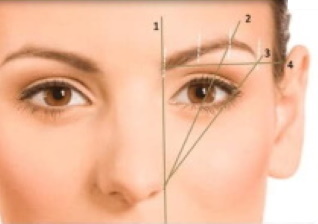

(Dabei sei mal dahingestellt,
ob dieser Wildwuchs grimmiger Augen schön ist.
Und sowieso ist mein
Schickeria--Geschmack
ja nicht unbedingt der Weisheit letzter Schluss.)
Überhaupt scheinen mir
solche Lichtkompositionen nur ein Übergang zu sein: z.B. an
wird deutlich, dass der Gesamtscheinwerfer nur noch
(der bisherigen Gewohnheit zuliebe; vgl. seinerzeit Videokassetten, die in scheinbare Buchhüllen verpackt waren)

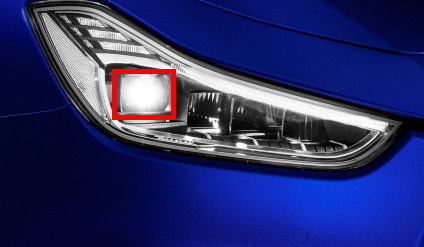

Zudem ist der neueste Schrei, sogenannte Matrix-Scheinwerfer , so klein, dass Autoscheinwerfer inzwischen auch einfach nur noch so aussehen könnten - und damit ganz neue Linienführungen der Vorderfront möglich sind, wie es konsequent beim Nissan Ariya umgesetzt ist, bei dem die Scheinwerfer komplett in einer Linie aufgehen:
(hier noch ergänzt durch den Blinddarm oder sogar zwei Blinddärme: )

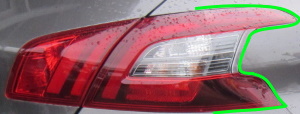

Ein neuer Trend sind eingelassene bzw. konkave Heckleuten:
b., also der Einbindung der Lampen in die sonstige Linienführung der Autos:

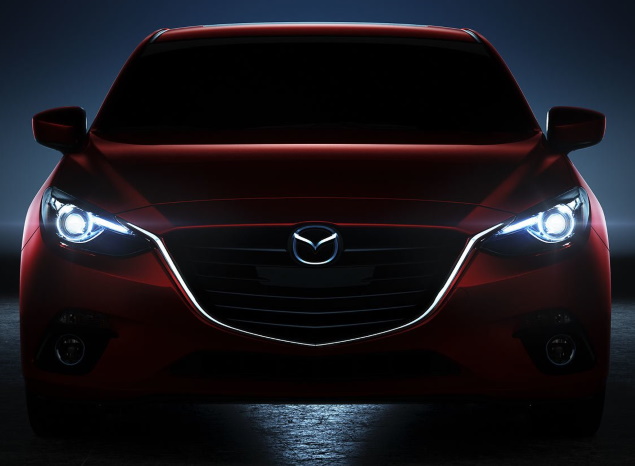

das erste Beispiel, das ich da bei meiner Suche gefunden habe, ist
:
Da ist unklar, was eher war: das Ei (der Scheinwerfer) oder die Henne (der Kotflügel).
(Und wieder: ob man solch ein kompliziertes [überladenes?] Linienspiel schön findet, sei dahingestellt.
Ergänzt sei, dass man [Schüler]
die verschiedenen Muster und insbesondere das zentrale Muster
wohl vermutlich nur
mittels "learning by doing", also Linienzeichnen
oder -kleben, erkennen kann [können].)
Lange Zeit sind die (rundlichen) Heckleuten von Autos nur größer (und damit besser sichtbar) geworden:
→
Weil die neuen kleinen LED-Leuchten aber gut nebeneinander angeordnet werden können, werden die Heckleuchten inzwischen
(eher noch als die Scheinwerfer vorne)
nicht mehr nur von Linien umrahmt, sondern selbst zu Linien und daher zu Teilen der Linienführung:
(„Oh Tannenbaum, oh
Tannenbaum“)
"Das Ganze ist das Wahre."
(Georg
Wilhelm Friedrich Hegel)
Nach so vielen ausufernden Details von Autos wird's nun aber Zeit, dass wir uns endlich ans "Große Ganze" begeben.
Wie wichtig die "grobe" Linienführung für Autos ist, wird anhand der drei folgenden Fotos klar, auf denen Autos auf ihre Linien (das Wesentliche?) reduziert sind:

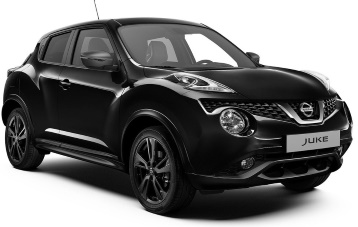

Bemerkenswert daran ist, dass die meisten Autos nicht wie das aussehen, was sie sind, nämlich Maschinen , sondern dass sie Gesichter haben.

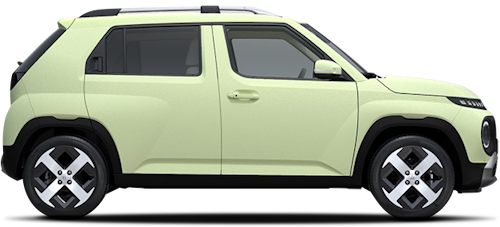

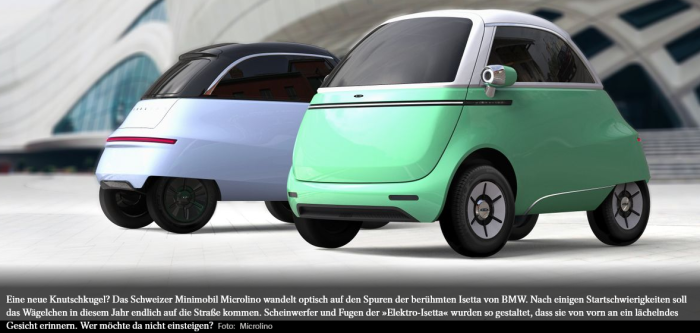

Bei Elektroautos wird es nun aber einfacher, freundliche Gesichter zu zeigen:
Das sind nun allerdings alles Kleinwagen, die ein „richtiger“ Mann sowieso verachtet, und deshalb werden sie wohl als „Frauenautos“ abgetan werden.
(Schwierig wird es auch werden, autonom fahrende Autos durchzusetzen:
, weil die Menschen sich erst daran gewöhnen müssen, dass Maschinen schlauer und sicherer sind als sie (die Menschen),
, weil ein „richtiger“ Mann für sein labiles Selbstbewusstsein dringend einen und ein braucht.)

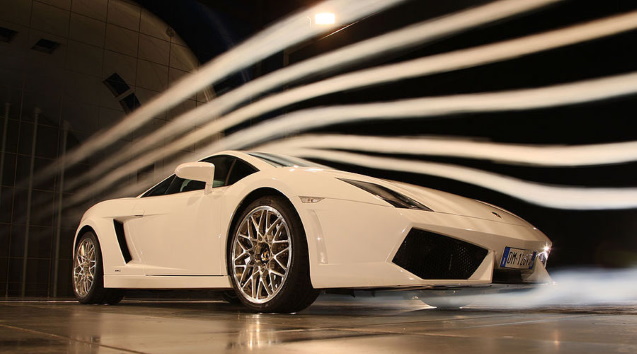

Autos sollten zur Einsparung von Energie möglichst aerodynamisch
(altdeutsch „windschnittig“)
sein, also eine gute Figur im Windkanal machen:
Das bedeutet zweierlei:
sollten Autos möglichst wenige Knicke haben,
sollten Autos weitgehend
konvex
bzw.
und nicht konkav
bzw.
sein.
(Dabei bedeutet mathematisch gesehen
“konvex“ eine Rechtskurve
,
„konkav“ eine Linkskurve .)
"möglichst“ und weitgehend, weil beim Übergang von der Motorhaube zur Windschutzscheibe ein Knick und eine Linkskurve kaum vermeidbar sind:
(der neue, wegen des Knicks in meinen Augen weniger schöne
[bullige] „Smart“)
Es gibt aber auch Ausnahmen, nämlich z.B.

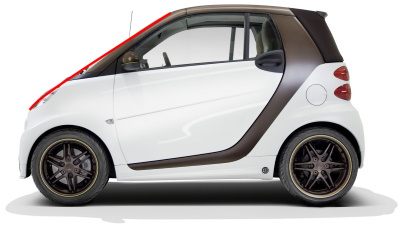

(der alte, in meinen Augen elegantere "Smart";
Autohersteller neigen leider, anfangs markante Effekte an Autos in der nächsten Baureihe zu zerstören:
→ ).
Ich kenne nur eine Ausnahme vom Konvexen, nämlich eine alte Saab-Serie:

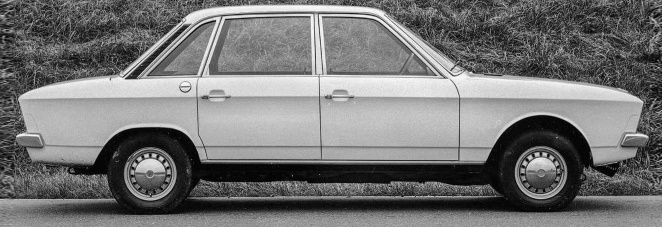

Noch kurz erwähnt seien die Seitenlinien von Autos:
in den allermeisten Fällen sind das simple (evtl. nach hinten ansteigende) Geraden
(der „Golf“ hatte schon immer ein besonders neutrales/langweiliges und vielleicht
gerade deshalb erfolgreiches Design)
(hier aber schon mit zusätzlichen, leicht gerundeten Linien angereichert),
inzwischen gibt es aber auch gewagtere Linienführungen:
Da wird die bislang eintönige Ebene (Singular!) in mehrere Platten (Plural!) zerteilt, die wie Gebirgsplatten aneinander stoßen oder sich über-/untereinander schieben: .
Sichtbar wird diese "Dekonstruktion" der glatten Ebenen auch in der Vorderansicht:
Das ist natürlich (wohl mit voller Absicht) sehr bullig - und das Hinterteil des Wagens mag ich nun gar nicht:
(Ich bin ja ein schlichter Charakter, und deshalb bevorzuge ich bei Autos [wie auch bei Klamotten] eine spartanische Linienführung:
)
Wenn die Vordersäulen des Dachs "A-Säulen" heißen, werden die Hintersäulen wohl "B-Säulen" heißen.
Ein schönes Beispiel für die o.g. "Dekonstruktion" an einer B-Säule sieht man hier:
Da haben die „Designer“ offensichtlich nach einer feuchtfröhlich Betriebsfeier sämtliche Linien untergebracht, derer sie habhaft werden konnten.
Heutige Autos sind nicht nur länger-breiter-höher (s.o,) als früher, sondern bei vielen scheint es mir, dass sie vor allem fetter sind und Ringe angesetzt haben.
Zwischendurch ein schönes Beispiel dafür, wie man das markant Merkmale eines Automodells im Laufe der Jahre
erst behutsam modernisieren,
dann aber leichtfertig zerstören kann: die A-Klasse von Mercedes
(also für Mercedes-Verhältnisse ein Kleinwagen):

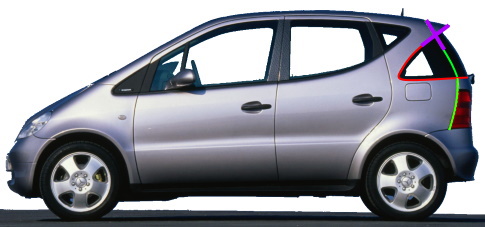

Baureihe 168 (1997-2004) :
eine auf diesem Foto schlecht sichtbare Linie sei erstmal orange markiert:
Damit ergeben sich dieses markante Kreuz
und eine Z-Form:
Baureihe 169 (2004-2012) :
in dieser zweiten Baureihe wurden das Kreuz und die Z-Form aus der Baureihe 168 wieder benutzt, aber auch interessant modernisiert:

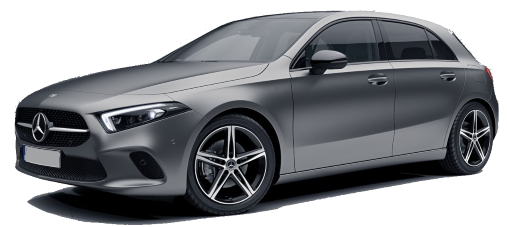

Baureihe W 176 (2012 - 2018) und W 177 (seit 2018) :
da ist alles vorher für die Modellreihe Typische futsch und sind nur noch verwechselbare Allerweltsautos mit aggressiverem Design übrig geblieben.
(Ich vermute mal, der Grund dafür war, die A-Klasse vom Rentnerimage zu befreien, das auf den hohen Einstieg basierte.)
Oder wer ist eigentlich auf die schräge Idee gekommen, die klare Linienführung von
beim Nachfolgemodell durch diese das Auge beleidigenden Brüche
zu ersetzen? Aber mit Photoshop lässt sich glücklicherweise alles glätten:
Kleine Ergänzung zum Luftwiderstand:

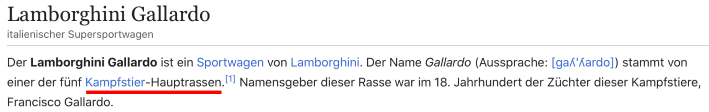

man sollte doch denken, dass Flundern ("Sportwagen") wie der
einen besonders geringen Luftwiderstand haben. Aber er kommt nur auf den mäßigen "Strömungswiderstandkoeffizienten" cw = 0,33 (vgl. ).

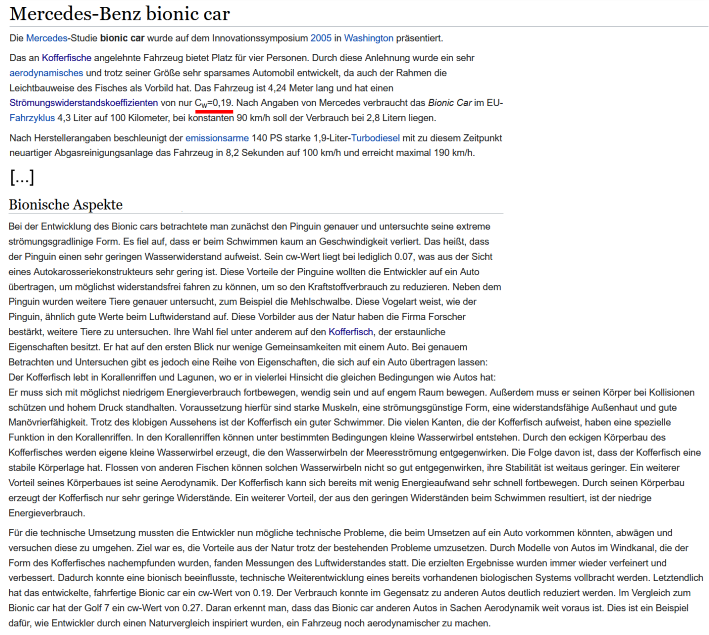

Ausgerechnet der doch arg klobig -förmige Kofferfisch macht vor, wie es besser geht:

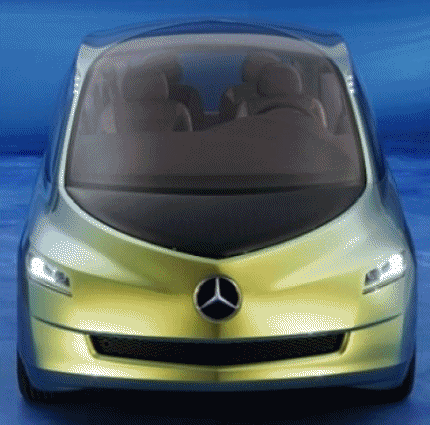

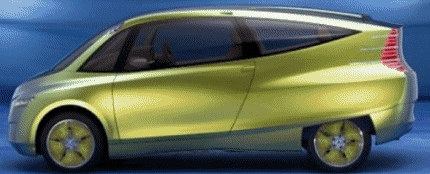

Und dieses Wunderwerk eines sensationell niedrigen Luftwiderstands sieht dann
(sehr ungewohnt)
so aus:

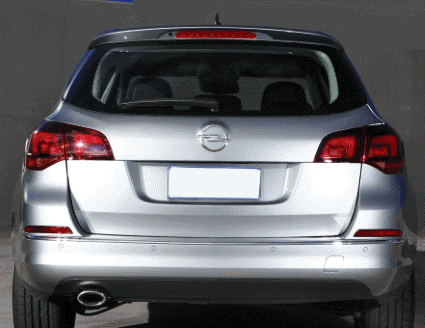

Unbedingt erwähnenswert ist dieses Kuriosum:
Vergrößert:
Da hat man in die Variant-Version anscheinend (aus Kostengründen?) für die Hintersitze einfach eine schräg nach hinten abfallende Tür der Coupé-Version eingebaut!
Wie oben schon angedeutet, herrschte in den 70er-/80er-Jahre des letzten Jahrhunderts bei Autos eine Vorliebe für geradliniges und geknicktes = nicht-differenzierbares Design. Bei keinem Auto war das so konsequent umgesetzt wie beim VW K 70:
Wenn auch selten, so gibt es dieses geknickte = nicht-differenzierbare Design auch noch heute:
(Mercedes G-Klasse)

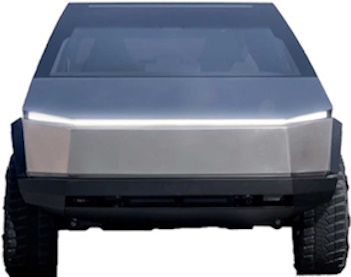

(Tesla Cyber[!]truck)
(Karlmann King [!]; für schlappe 2 Millionen Euro zu haben)
(vgl.
)

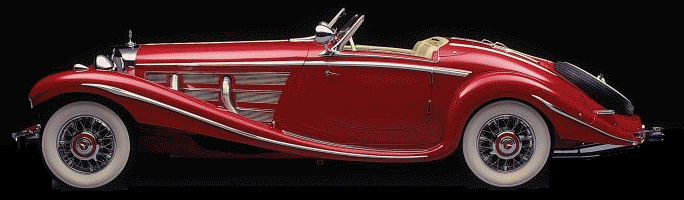

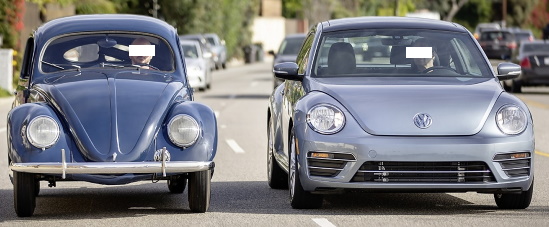

So, wie ich oben einen historischen Exkurs zu Scheinwerfern eingefügt habe, wäre im Unterricht auch einer zur (Entwicklung der) Linienführung von Oldtimern denkbar:

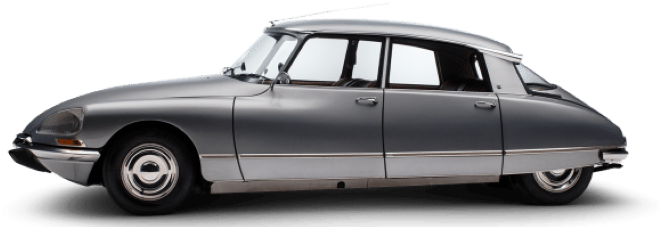

Oldtimer sind nämlich nicht nur aus nostalgischen Gründen begehrt

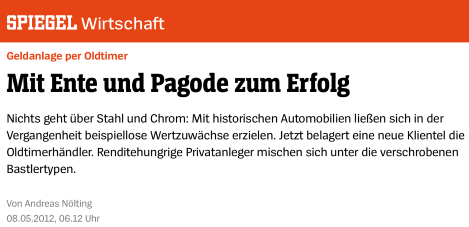

(oder als Anlageobjekte für alte Geldsäcke: ),
sondern auch, weil sie einfach schön(er) waren.
(Mal Hand aufs Herz: in welchem Haus möchten Sie lieber wohnen?:
In dem weißen Haus links oder dem schwarzen Sarg rechts?)

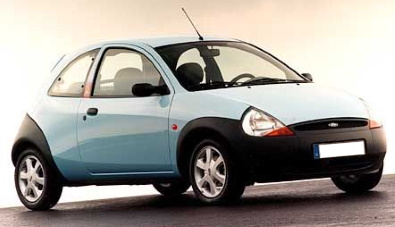

Damit aber endlich zu
!
Es geht hier nicht darum, ob einem dieses
(inzwischen wohl veraltete)
Design gefällt, aber die Linienführung dieses Autos folgt einer klaren Logik, nämlich der Knickfreiheit = Differenzierbarkeit: an ihm ist alles geschwungen.
(Nebenbei: auch beim derzeitigen Ford-Ka-Nachfolgemodell ist nichts von der eigenwilligen Form des ersten Modells übrig geblieben, sondern das neueste Modell hat ein Allerweltsgesicht verpasst bekommen.) |
Fangen wir hinten an:

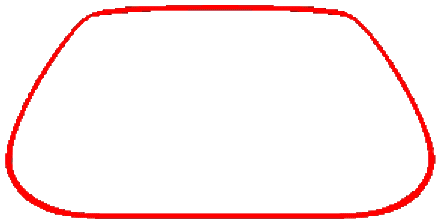

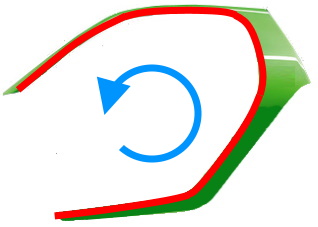

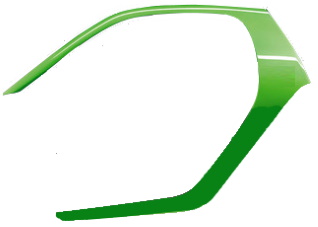

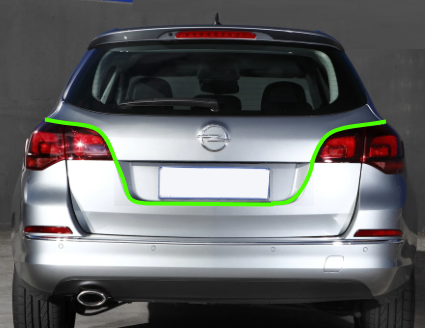

Da ist erstmal folgende geschlossene Linie auffällig:
Um mal kurz "richtig" mathematisch zu werden: wenn wir die rot markierte Linie in ein Koordinatensystem legen
,
zeigt sich, dass für massenhaft x zwischen ca. 0,2 und knapp vor 10 immer zwei Punkte übereinander liegen. Beispiele sind da für x =1 die beiden übereinander liegenden Punkte P ( 1 | 1 ) und Q ( 1 | 4 ). Da wird x = 1 also
sowohl y = 1
als auch y = 4
zugeordnet, woraus folgt, dass keine Funktion vorliegt. Denn Funktionen sind dadurch definiert, dass jedem x-Wert genau ein y-Wert zugeordnet wird.
ist also
nicht der Graph einer Funktion
und damit auch nicht der Graph einer stetigen Funktion
und nicht der Graph einer differenzierbaren Funktion.
ist also „nur“ der Graph einer (Nicht-Funktions-)Zuordnung.
Aber das soll uns nicht weiter stören: ist nämlich trotzdem
der Graph einer stetigen Zuordnung
(denn schließlich kann man diesen Graphen mit einem durchgezogenen Strich zeichnen),
und auch der Graph einer differenzierbaren Zuordnung

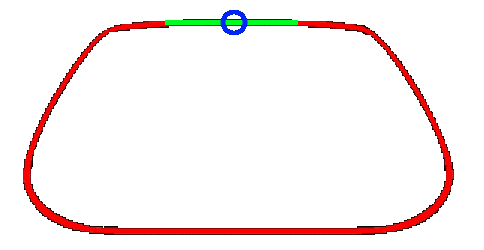

(denn in jedem Punkt des Graphen kann man eine eindeutige Steigung des Graphen ermitteln: ).
Zeichnen wir nun aber in zwei weitere Linien ein:
Auch diese beiden Linien sind Graphen stetiger und nicht geknickter, also differenzierbarer Zuordnungen (aber nicht Funktionen).
Von vorne:

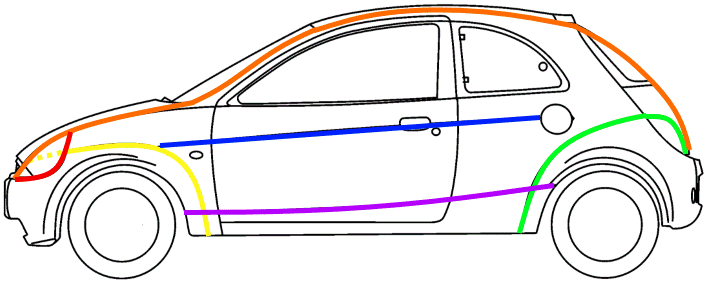

Von der Seite:
Der frühe Ford Ka war also ein Wunderwerk knickfreier, also differenzierbarer Zuordnungen!
Aber Stetigkeit und Differenzierbarkeit allein reichen noch nicht, um einen Graphen schön zu machen.
Ein Beispiel:

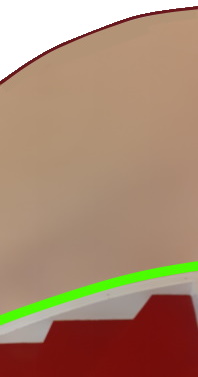

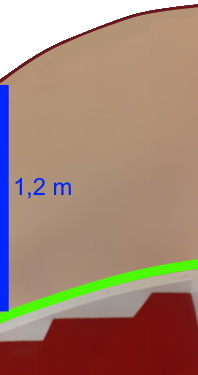

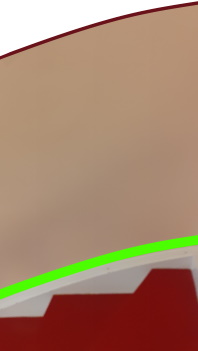

als wir vor 20 Jahren in unser arg heruntergekommenes, damals fast 80 Jahre altes Haus einzogen, haben wir versucht, seine ursprüngliche Ästhetik weitgehend zu bewahren, was u.a. bedeutete, den Sockelanstrich neben der Treppe wiederherzustellen.

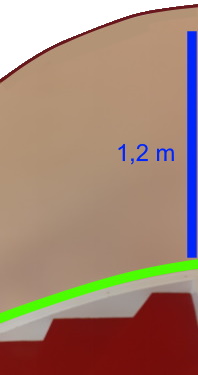

Der Auftrag an den Malermeister lautete daher, parallel zum elegant gebogenen(sich automatisch aus der Konstruktion der Treppe ergebenden)
Holzsockel in 1,2 m Höhe eine karminrote Linie zu zeichnen und die Fläche dazwischen beige auszumalen.
Während der Arbeit des Malermeisters war ich auf einer Dienstreise, und als ich danach nach Hause kam, war ich
(nur mit „Augenmaß“ )
.
Nun mag ja sein, dass ich bei Linien und Proportionen hypersensibel bzw. allzu pingelig bin
(meine Frau hatte nichts bemerkt),
und doch:
diese Auto-Unterrichtseinheit dient ja gerade dazu, eine „Sensibilität“ für schöne (Zuordnungs-/Funktions-)Linien zu entwickeln! |
Und meine zweite Reaktion war:
„Das muss man doch [gerade als Malermeister, der täglich mit Formen und Farben zu tun hat] sehen [, dass da was nicht stimmt]!“
Dabei stimmte zweierlei nicht:
lag die karminrote Linie im gezeigten Ausschnitt rechts um einiges höher über der hellgrünen Linie als links:
,
(und das interessiert mich hier sehr viel mehr) stimmte auch mit der karminroten Linie alleine
„etwas“ nicht: die Linie sieht aus, als hätte sie zwei „Knicke“ oder genau genommen engere Kurventeile:
Um das besser zu verstehen, schauen wir uns die Entwicklung der Linie
(von links nach rechts)
mal genauer an:
die Linie ist stetig, da man sie mit einem einzigen durchgezogenen Strich zeichnen kann,
und differenzierbar, da keine echten Knicke vorliegen;
sie steigt die ganze Zeit,
wobei die Steigung allerdings immer mehr abnimmt (Rechtskurve);
die Steigung nimmt jedoch
nicht „gleichmäßig“ ab, sondern in „Schüben“:
anfangs steigt die Linie fast wie eine Gerade,
danach in einer kurzen engeren Kurve,
dann wieder fast wie eine Gerade,
worauf nochmals eine kurze engere Kurve folgt,
und alles endet annähernd wieder wie eine Gerade.
Oder übertrieben:
Solche Linien, die innerhalb
einer großen (Rechts- oder Links-)Kurve
zwei Mal weiter (oder umgekehrt enger)
und dazwischen enger (oder umgekehrt weiter)
werden, gibt es aber in der gesamten Schulmathematik nicht, sondern dort werden die Linien innerhalb einer Rechts- oder Linkskurve höchstens
ein
einziges Mal enger
und ein einziges Mal weiter .
(wenn man sich nicht daran stört, dass sie als sehr dünne Linien doch arg abgenagt sind):
ist, wieder gegen den Uhrzeigersinn gelesen, auch
(abgesehen von mehr oder minder geraden Stücken)
eine reine Linkskurve
,
und wirkt dennoch elegant.

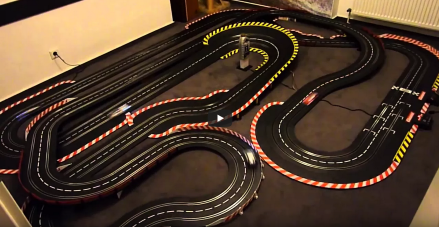

"Auf den letzten Metern der Bahnplanung [einer Modell-Rennbahn, also z.B. ] kommt es nicht selten vor, das noch ein kleines Stück zum Verbinden fehlt – was liegt dort näher als an einer passenden Position fix noch ein Stück Viertelgerade oder Drittelgerade zu verbauen. An einer passenden Stelle sicherlich möglich, aber nicht wenn dadurch eine Kurvenfolge unterbrochen wird. Diese Stummelgeraden bringen nur eine Unterbrechung des Flusses in den Ablauf der Kurve.
[...]
Als Leitsatz kann man sich merken:
Kurve in die selbe Richtung – keine Gerade dazwischen.
Richtungswechsel in der Folgekurve – kurze Gerade möglich. Eine kleine Gerade
nach einem Richtungswechsel kann sogar von Vorteil sein, denn sie stabilisiert
das Fahrverhalten.
Zu kurze Geraden – immer wieder beliebt! Eine Gerade kürzer als 3 oder 4 Standardgeraden, ist keine Gerade. Ein Gerades stück soll dazu dienen den Regler auch mal durchzudrücken. Auf einer Geraden mit weniger als 4 Standardgeraden ist das einfach nicht Ansatzweise möglich. In Kombination mit einer Kurve 1 als Eingangskurve auf die Gerade und eine Kurve 1 als Ausgangskurve von der Gerade haben wir wieder den so oft hier erklärten unterbruch des „Flusses“ Solche Planungen sollte man lieber vermeiden und lieber die Kurvenpassage flüssiger gestalten."
Vgl. auch:
Zu einer möglichen Behandlung im Unterricht siehe auch .
"Wo bleibt das Positive [also Mathematik]?"
Ich höre schon die Frage: "Wo bleibt denn da die »eigentliche, richtige« Mathematik?"
Anders gefragt: "Wo wird denn da gerechnet?"
Auf die mit den rhetorischen Fragen unterstellte Antwort "Nirgends!" kann ich nur auf zwei Arten reagieren:
habe ich an alle deutschen Autofirmen Emails geschrieben, in denen u.a. Folgendes stand:
"[...] ob Sie mir (ohne
irgendwelche Betriebsgeheimnisse zu verraten) Informationen darüber zukommen
lassen können, wie Mathematik in das Design von Autos eingeht (Funktionsgraphen,
Splines, Bezierkurven ...?). Schön wäre es insbesondere, wenn die Schüler mal an
einem konkreten Beispiel arbeiten könnten.
sowie
"[...] Die von Ihnen gewünschten Informationen stehen uns leider nicht als Kundenausgabe zur Verfügung. Entsprechend gespeicherte Daten sind – nach Rücksprache mit der zuständigen Abteilung unseres Hauses – aus wettbewerbsrechtlichen Gründen ausschließlich zum internen Gebrauch vorgesehen. [...]"
Falls ich doch noch hilfreiche Antworten erhalten sollte, werde ich sie hier nachtragen.
Ein Problem wird aber allemal bestehen bleiben: fast alle Linien an Autos sind dreidimensional, Schülern steht aber nur das Werkzeug zweidimensionaler Funktionen zur Verfügung.
(Aber man könnte im Unterricht ja immerhin mal ansatzweise dreidimensionale Funktionen besprechen.)
Immerhin gibt es aber im Internet wunderbare Videos darüber, wie das Design von Autos entwickelt wird
(wenn auch die Mathematik da [wieder mal] keine Rolle spielt):
kommt in der hier angedachten Unterrichtseinheit zum Auto-Design sehr wohl Mathematik vor.
(Dass die Unterrichtseinheit in Zeiten immer engstirnigerer Lehrpläne utopisch ist, steht dabei auf einem anderen Blatt.)
Nur muss man unter "Mathematik" ganz Anderes (viel mehr) als nur das Rechnen mit Formeln verstehen.
(und die Mathematik ist geradezu die Wissenschaft der Muster-Erkennung und -Beschreibung: ),
und Linien,
dem anschaulichen Erfassen von (Nicht-)Stetigkeit und (Nicht-)Differenzierbarkeit,
der Würdigung der Schönheit (!) von Funktionsgraphen.
PS: die hässlichsten, weil protzigsten Autos des Jahres 2020 sind für mich
. | ||||
„Wenn ihr
mich nicht überholen lasst, fresse ich euch.“ |
„Wenn
ich euch überholt habe, könnt ihr mich alle im Arsch lecken.“ |
|||
Und das Maximum des Jahres 2021 auf
der nach oben offenen Hässlichkeitsskala ist
|

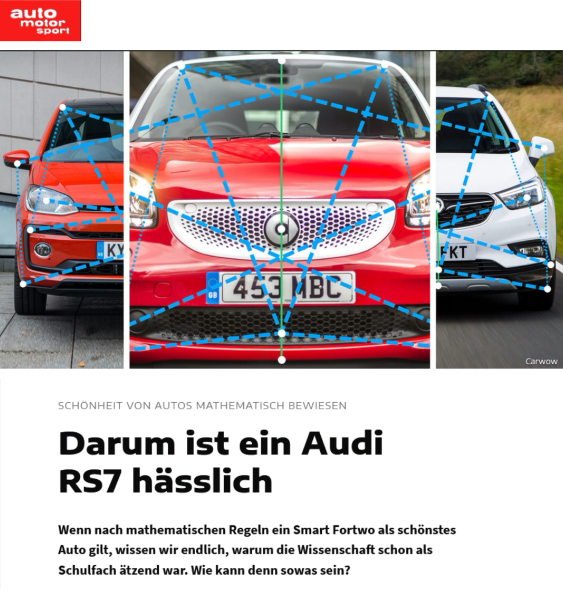

die Geometrie der Schönheit:
*
*

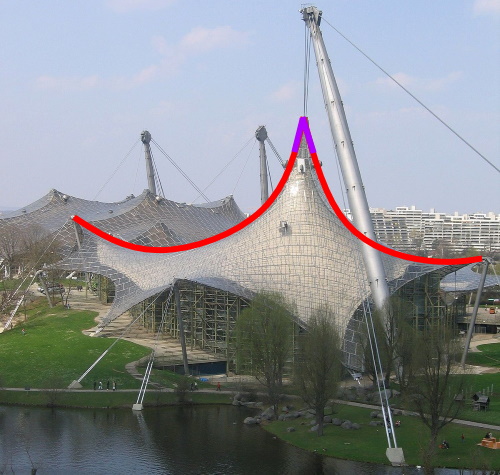

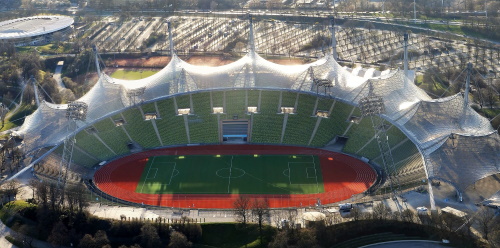

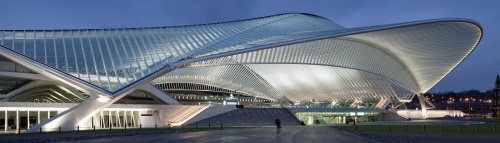

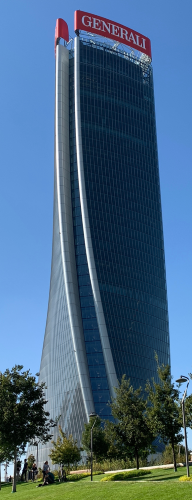

PPPPS: | (nicht) differenzierbare Funktionen kann man auch gut an Architektur durchnehmen. Hier nur einige Beispiele: |
(Die meisten Gebäude sogenannter "Star-Architekten" sind
allerdings oftmals nur erniedrigender Bombast
und innen gewöhnliche
Legebatterien
für
Angestellte.)
